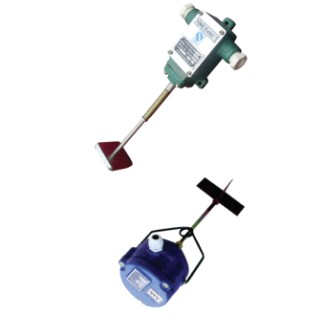

- 一、GUJ25堆煤傳感器主要 用 途GUJ25礦用本質安全場合型堆煤傳感器（原型號KHD1/12）適用于煤礦井下有甲烷、煤塵等爆炸性危險環境中，作為監控卸載點、轉載點的物料堵塞或中間煤倉的料位水平之用，“使用于經本安檢驗合格的電路中”接入本安型系統信號控制中，當堆煤開關檢測到堆煤信號時，膠帶輸送機發出堆煤信號控制系統斷電停機，堆煤傳感器也可用于地面上非爆炸性場所，如鋼鐵廠、水泥廠、發電廠、港口和碼頭等有膠帶輸送機的。二、 GUJ25堆煤傳感器使用環境條件堆煤傳感器在下列條件下應能可靠工作：a）環境溫度-10～+40℃；b）平均相對濕度不大于95%（+25℃時）；c）大氣壓力：80～106KPa；d）無顯著振動和沖擊的場合；e）防護等級IP54；f）煤礦井下有爆炸性混合物，但無破壞絕緣的腐蝕性氣體的場合。三、GUJ25堆煤傳感器 產品執行標準MT／648-1997《煤礦用膠帶跑偏傳感器》；（參照）GB3836.1-2000《爆炸性氣體環境用電氣設備 第1部分 通用要求》；GB3836.4-2000《爆炸性氣體環境用電氣設備 第4部分 本質安全型“i”》；Q/320681 KAF 01-2008《GUJ25礦用本質安全型堆煤傳感器》企業標準四、防爆形式和標志防爆型式：礦用本質安全型，標志：ExibⅠ。四、GUJ25堆煤傳感器技術數據1.觸桿的動作力：≤9.8N2.動作角度：25°±3°（一級、雙向）。3.復位角度：10°±5°4.極限角度：不小于70°。5.接點容量：DC（AC）12V/1A6.引入電纜最大外徑：Φ10mm7.出線喇叭口數量：2只8.電氣接線圖結構特征與工作原理1.GUJ25堆煤傳感器外殼采用鋅合金(ZznAl4)制成，金屬零部件必須進行防銹、防蝕處理，外壁涂綠色磁漆，內壁涂灰色耐弧磁漆。2.在膠帶輸送機運行過程中，由于物料中夾雜著鐵桿等金屬物或大塊物料，會在膠帶上生產垂直方向的沖擊力，使膠帶損傷，產生縱向撕裂，甚至?xí)氯隙�，而中斷運輸。安裝本GUJ25堆煤傳感器就可以監視卸載點或轉載點的物料堵塞或中間煤倉的料位水平，當煤倉堵塞料位上升時，若彈簧桿傾斜度達到20°時，傳感器內的一對接點（常開、常閉）接通線路，發出信號，使輸送機停車，當料位下降，堆煤傳感器彈簧桿傾斜度小于8°堆煤傳感器自動復位。五、GUJ25堆煤傳感器安裝、維護注意事項1.GUJ25堆煤傳感器使用于經本安檢驗合格的電路中。2.使用時其電壓和電流不超過銘牌上的電壓、電流值。3.維修時不得改變本安電路和本安電路有關的元器件的電氣參數和規格型號。4.用戶安裝堆煤傳感器之前,轉動彈簧桿,用萬用表檢測行程開關接點動作是否正常。5.用戶需根據輸送機的機型,參照本堆煤傳感器安裝尺寸,自行配置安裝底腳或安裝板.底腳和安裝板的孔以長孔為宜,以便根據需要調整膠安裝距離。
定制加工流程

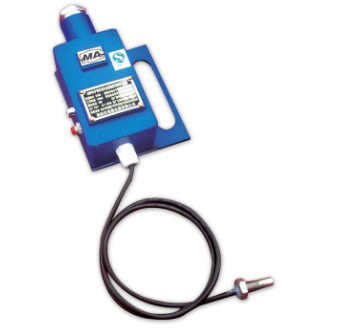

- GUJ30堆煤傳感器就是一種采集帶式運輸機的堆煤保護信號的儀器。正常時煤位傳感器輸出端“堆煤”輸出高電平，當煤位增高推移傳感器偏轉一定角度時，其內萬向接點導通， “堆煤”輸出低電平，“滿煤”指示燈亮，經短暫延時，GUJ25堆煤傳感器主機執行繼電器釋放，實現堆煤保護，同時發出語言報警信號。電極式煤位傳感器原理相同，當電極接觸煤堆時，在煤電阻小于1.5M±500K的情況下,經1-3秒延時,實現故障停機,保護皮帶。我們來看GUJ30堆煤傳感器主要性能有哪些呢？1動作偏移角度30°±3°。動作力≤9.8N2復位角度15°±3°3動作性能GUJ25堆煤傳感器受動力作用，探桿轉動至動作角度時應立即動作，輸出常開接點閉合；動作力撤除探桿自動返回原位經過復位角度時立即恢復，輸出常開接點短斷開4接觸電阻閉合接點的接觸電阻不大于0.1Ω,振動、沖擊和壽命試驗后不大于0.2Ω。GUJ25堆煤傳感器工作原理皮帶機正常運轉時，將機械推移式堆煤傳感器觸頭偏移15～60°或在兩根電極同時接觸到煤時，延時2～3秒，皮帶機應停機，監控儀主機“GUJ25堆煤傳感器”指示燈亮，同時發出響亮的“堆煤”語言報警聲GUJ30堆煤傳感器與KHP159-Z帶式輸送機保護裝置主機配接我們的產品質優價廉，種類全面，下面讓我來簡述一下我們的產品礦用檢測儀器：多參數氣體檢測報警儀，便攜式甲烷檢測報警儀，硫化氫測定器，氧氣測定器，通風多參數檢測儀，本安型紅外測溫儀，激光測距儀，激光指向儀，風速表，直讀式測塵儀，甲烷斷電儀等。礦用堆煤傳感器，是皮帶運輸機堆煤保護的信號采集單元。正常工作時煤位傳感器輸出端“堆煤”輸出高電平，當煤位增高推移傳感器偏轉一定角度時，其內萬向接點導通， “堆煤”輸出低電平，“滿煤”指示燈亮，經短暫延時，主機執行繼電器釋放，實現堆煤保護，同時發出語言報警信號。電極式煤位傳感器 原理相同，當電極接觸煤堆時，在煤電阻小于1.5M±500K的情況下,經1-3秒延時,實現故障停機,保護皮帶山東卓信機械設備公司一直以四點售后承諾贏得顧客光顧。一、GUJ25堆煤傳感器質量承諾：1、產品的制造和檢測均有質量記錄和檢測資料。2、對產品性能的檢測，我們誠請用戶親臨對產品進行全過程、全性能檢查，待產品被確認合格后再裝箱發貨。二、產品價格承諾：1、為了保證產品的高可靠性和先進性，系統的選材均選用國內或國際優質名牌產品。2、在同等競爭條件下，我公司在不以降低產品技術性能、更改產品部件為代價的基礎上，真誠以最優惠的價格提供給貴方。三、GUJ25堆煤傳感器交貨期承諾：1、產品交貨期：盡量按用戶要求，若有特殊要求，需提前完工的，我公司可特別組織生產、安裝，力爭滿足用戶需求。①技術保養維修手冊②安裝總圖③外購件說明書及制造廠家④提供易損件、備件清單，并附送一定量的備件四、GUJ25堆煤傳感器售后服務承諾：1、服務宗旨：快速、果斷、準確、周到、2、產品交貨時，我公司向用戶提供下列文件；3、服務目標：服務質量贏得用戶滿意4、服務效率：保修期內或保修期外如設備出現故障，供方在接到通知后，維修人員在24小時內可達到現場并開始維修。5、服務原則：產品保修期為一十二個月，在保修期內供方將免費維修和更換屬質量原因造成的零部件損壞，保修期外零部件的損壞，提供的配件只收成本費，由需方人為因素造成的設備損壞，供方維修或提供的配件均按成本價計。
