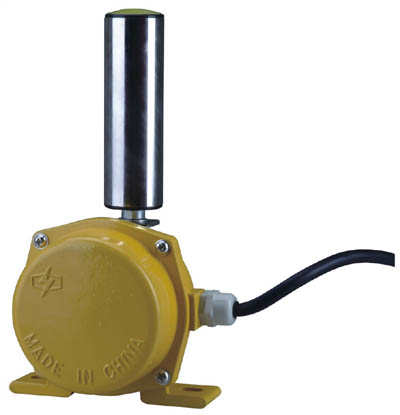

| 跑偏開關結構特點：
通用的安裝設計可使跑偏檢測裝置隨意安裝在輸送機縱梁頂部或底部位置；封閉、防腐、堅固的鑄鋁外殼。跑偏開關防護標準IP65，可在惡劣環境長期工作；不需要在拆除動作桿下，即可拆掉蓋板進行維修；進口動作桿軸承，可長時在轉速4000轉/分下運作；動作角度12°時報警觸點動作，動作角度30°時，即為停機信號輸出。
跑偏開關使用與安裝：
跑偏開關可固定在輸送機縱梁頂部或底部，動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方。當皮帶跑偏時，迫使動作桿偏離，觸動報警開關。如果繼續偏離，觸動別一組開關，輸送機就會保護性停機。
跑偏開關技術參數：
開關觸點容量：AC 380V 10A
外殼：鑄鋁防水，防腐
防護等級：IP65
動作角度：一級12° 報警信號，二級30° 停機信號；
作用力3
跑偏開關應用范圍：
常規皮帶輸送機
地下、索道支撐皮帶輸送機
輪船裝卸系統
堆垛、取料輸送機
傾斜和梭式輸送機
起重機/挖掘機起重臂限位
裙邊給料機/輸送機
重開極限開關
特殊選件：
不銹鋼蓋板螺絲
不銹鋼動作桿及不銹鋼立輥
可選配安裝支架
可增加開關觸點個數
接線方式：
跑偏開關出廠時已配長度為1.0米電纜線，
接線方式參照標牌所示線色。 | 跑偏開關主要用于輸送機膠帶跑偏檢測，防止膠帶跑偏而造成物料溢出等故障。當膠帶發生跑偏時，膠帶邊緣帶動立棍旋轉并擠壓立棍使之傾斜。若立棍傾斜大于一級動作角度時開關便發出一組信號用于警告，若立棍傾斜大于二級動作角度時開關便發出另一組信號用于停機。膠帶機恢復正常運行后，立棍自動復位。
一、跑偏開關技術參數
1、環境溫度：-30℃～60℃；
2、相對濕度:不大于85%；
3、觸點數量：2組開關；
4、觸點容量：220V/AC
電流：5A；
5、動作角度：12-30
10-45 25-35
15-45 10-45等；
6、極限角度：70°；
7、防護等級：IP65；
8、重量：3.5Kg；
9、復位方式：自動復位。
跑偏開關基本原理
當輸送帶運行中出現跑偏時，輸送帶觸碰開關立輥并使立輥偏轉，當立輥偏轉角度達到1級開關角度時，開關發出報警信號。當輸送帶跑偏嚴重，達到2級開關角度時，開關發出停機信號，實現輸送帶跑偏故障自動停機。當跑偏故障排除后，膠帶機正常運轉時，開關立輥可自動復位，回到初始狀態。 跑偏開關安裝和調整

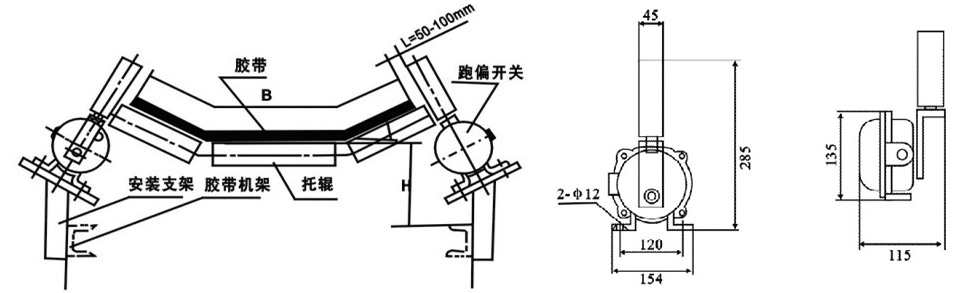

1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。
2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。
3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對）
4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。 |
|
|
跑偏開關適用范圍
兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。

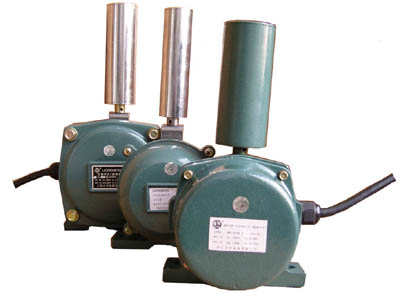

跑偏開關產品特點：
跑偏開關采用鋁合金精密壓鑄殼體，強度高、重量輕。跑偏開關機內采用進口的行程開關，觸點容量大、動作靈敏 可靠。外殼防護等級達IP65，可在惡劣的環境中長期工作。
兩級跑偏開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，是輸送機自動化控制不可缺少的傳感元件，跑偏開關可用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障。本產品選用鋁壓鑄處殼具有防水、防灰、防震等優點，安裝方便、開關性能可靠，在輸送機膠帶中得到廣泛應用。跑偏開關符合GB14048.5-2008標準所規定的要求。
跑偏開關的分類
跑偏開關有普通型的、接線腔型、地址編碼和防爆型。
普通型的就是以上所說兩級跑偏開關；
接線腔型跑偏開關是在普通型跑偏開關的基礎上自帶一個防水接線腔，現場控制電纜可直接接入接線腔，杜絕電纜接頭受潮、虛連造成的故障。
地址編碼型跑偏開關是在普通跑偏開關的基礎上融合了XLline現場總線技術，實現了地址編碼功能。適用于較長帶式輸送機作為遠程監測現場設備的運行情況，解決了工人尋找故障點所帶來的不便。
地址編碼型兩級跑偏開關與綜合保護儀（網關）通過XLline現場總線方式連接，最大支持128個地址，且同一地址可多個開關同時使用，其最大特點是只需一條兩芯電纜即可同時完成數據傳輸且無需電源供電。現場總線最終可實現與各大廠家PLC和計算機接口靈活鏈接。
跑偏開關產品安裝使用注意事項
1．產品外殼設有接地端子，用戶在安裝使用時必須可靠接地。
2．安裝現場應不存在對鋁合金有腐蝕作用的有毒氣體。
3．產品的維修必須在安全場所進行，或當現場確認無可燃性粉塵存在時方可進行。
4．本拉繩開關外殼必須保持清潔，粉塵堆積厚度不大于3mm。
我公司跑偏開關型號有：KBW-220P兩級跑偏開關和HFKPT-12-30兩級跑偏開關，一種為防爆型、一種為普通型，防爆型適用于各大化工廠、煤礦等，普通型適用面更為廣泛，兩者價格相差甚多，請廣大客戶慎重選購。 |
兩級跑偏開關系我公司組織科研人員開發研制的新一代產品，跑偏開關可用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障。是輸送機自動化控制不可缺少的傳感元件。本產品由于安裝方便、開關性能可靠，在輸送機膠帶中得到廣泛應用。
在皮帶出現由于撕裂、戳破、交界處損壞或銳利物凸出皮帶時，撕裂 開關能給監視人員提供報警信號或 關掉輸送機。
產品簡介阻旋開關是一種用于固態物料（包括粉狀、粒狀、塊狀、膠狀等）的物位控制器。它具有密封性好、過載能力強（具有過載保護）、輕便易裝、輸出觸點容量大等特點。針對不同比重的物料可通過調整彈簧的拉力來實現，其接觸物料部分全為不銹鋼材料。在化工、塑料、水泥、制藥、飼料、食品等行業應用廣泛。
跑偏開關工作原理
跑偏開關利用永磁電機帶動葉片旋轉，當被檢測物料上升至葉片位置時，葉片轉動受阻，該阻力通過傳動軸傳遞到接線盒內的檢測裝置，檢測裝置則向外輸出一個開關信號，并切斷電機電源使葉片停止轉動。
當物料下降時，葉片阻力消失，檢測裝置便依靠彈簧的拉力恢復到原始狀態，葉片恢復旋轉狀態。
HFKPT1-20-35兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。
當發生輕微跑偏事故時（20°），兩級跑偏開關的第一組觸點動作，發出事故預告信號。
當發生嚴重跑偏事故時（35°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。
跑偏開關訂貨須知
1、選配件：安裝支架。
兩極跑偏開關又稱防偏開關。跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。
當立輥偏轉角度超過12°時，一級開關動作，輸出(報警信號)。當立輥偏轉角度超過30°時，二級開關動作，輸出(停機信號)。
跑偏開關參數：電壓：220V/380V/480V,
電流可選：2A、3A、4A、5A、6A、7A、8A、9A、10A.15A
一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。
二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。
當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。
為了適應戶外條件下長期使用，跑偏開關均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。 |
|
跑偏開關是用于檢測皮帶輸送機運行過程中輸送帶跑偏程度并進行報警的一種保護裝置，跑偏開關也用于在皮帶嚴重跑偏時自動觸發緊急停機。跑偏開關按照一定間隔(約50m)固定安裝于皮帶輸送機兩側支架上，跑偏開關的滾輪部分在受到偏離中心運轉的輸送帶的邊沿擠壓后產生偏轉，當滾輪偏轉到一定角度時觸發開關接點動作。
跑偏開關選型原則及注意事項：
(1)盡量選擇二級或多級跑偏開關，可以檢測皮帶不同的跑偏程度，為控制系統提供更多的信息。
(2)優先選擇開關本體帶動作記憶及動作狀態指示的產品。由于皮帶輸送機是動態運轉的，具備此功能，可以便于確定皮帶發生跑偏的具體位置、分析跑偏原因，也便于設備調試和維護。
(3)有條件可以選擇非接觸式跑偏開關。非接觸式跑偏開關使光電接近開關代替滾輪檢測皮帶是否跑偏。跑偏開關其優點是壽命長、易于維護，缺點是價格昂貴。
兩級跑偏開關安裝方法及注意事項：
(1)選則合理的安裝間距。皮帶跑偏多發生在頭尾兩端，所以在距離輸送機頭尾15m之內就應該安裝跑偏開關，皮帶輸送機中部的跑偏開關安裝間距一般應盡量控制在50m之內。
(2)根據輸送機設備工藝要求選擇合理的跑偏范圍。一般不允許皮帶跑偏位移超出皮帶寬度的1/5，不允許皮帶跑偏擦碰到側面的固定機構，皮帶頭尾兩端允許跑偏的范圍至少應控制在滾筒兩側的支撐機構之間。
(3)跑偏開關的安裝支架應該制作成可以沿皮帶側向調節跑偏開關位置的結構。這樣是為了根據現場實際情況小范圍調整允許跑偏的范圍。
跑偏開關設備描述：
1、通用的安裝動作臂距皮帶邊緣大約80到150mm。通常安裝在皮帶兩側距頭部或尾部滾筒0.3到2米的地方。皮帶跑偏后，迫使動作臂偏離，觸動SPDT報警微動開關。如果繼續偏離到停機角度，觸動另一組觸點，輸送機就會保護性停機。
2、通用的安裝設計可使防偏開關隨意安裝在輸送機縱梁頂部或底部。
3、堅固的鑄鋁外殼，防護標準IP65，特殊的環境可選特殊的表面處理。
4、動作桿軸承額定轉速5000轉／分，適合于皮帶速度小于6.35米／秒。
5、動作桿法向角調節范圍為22.5。
6、法向夾角為10。時報警觸點動作，法向夾角為30。時停機觸點動作。
7、PK系列兩種跑偏開關的工作性能原理相同，都具有兩種動作功能，一級動作用于報警，二級動作用于自動停機。
當立輥偏轉角度超過12°時，一級開關動作，輸出(報警信號)。當立輥偏轉角度超過30°時，二級開關動作，輸出(停機信號)。
跑偏開關參數：電壓：220V/380V/480V,
電流可選：2A、3A、4A、5A、6A、7A、8A、9A、10A.15A
一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。
二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。
當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。
為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。

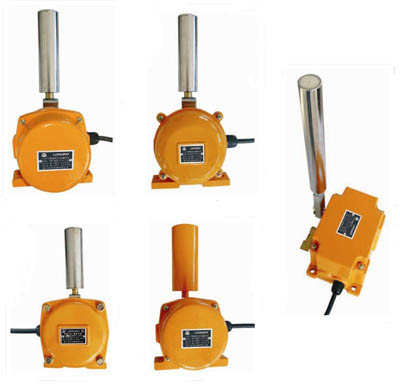

跑偏開關供應以下型號：

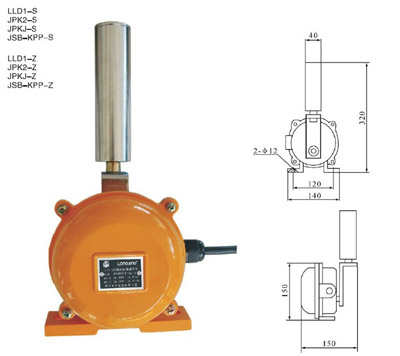

HFKPT1-12-30跑偏開關、 HFKPT1-20-35、 XLPP-12-30、XLPP-20-35、DPK-12-30、DPK-20-35、DPK-10-45、KPT1-12-30、 KPT1-20-35、 KPT1-12-35、KPT1-20-30、 GHPK-12-30、麻城施邁賽牌 GHPK-20-35、GHLS-12-30、GHLS-20-35、JSB-KPP-12-30、JSB-KPP-20-35、KBW-220P兩級跑偏開關、TYPP-12-30、TYPP-20-35、YHPK-I、YHPK-12-30、YHPK-20-35、NKPK1-12-30、NKPK1-20-35、JSB-KPP-S、JSB-KPP-Z、LLD1-Z、LLD1-S、 JPK2-Z、 JPKJ-Z、 LLD2-1、LLD2-2、LLD2-3、 JPK2-S、 JPKJ-S、HHTSD-1、LLD7、YHFPK、 DFP、XLPP-J-12-30、XLPP-J-20-35、
XLPP-D-12-30、XLPP-D-20-45、SPS-2D、ROS-2DXCRT315、XCRT314、XCRT115。
1、雙向拉繩開關是當皮帶輸送機必生事故時，能夠緊急停止輸送機的保護裝置。
2、雙向拉繩開關安裝在皮帶輸送機兩側，用鋼絲纜沿著輸送機兩側把開關連接在一起，兩開關間隔離不應超過40米（有坡度時應縮短為25米）當皮帶輸送機出現緊急狀況在任意位置都可緊急停止輸送機。
3、使用雙向拉繩開關可防止昂貴的輸送帶受損害以防止進一步的工礦事故和人生傷害。
4、雙向拉繩開關在安全運行輸送系統里是不可缺少的裝置，其廣泛應用于鋼鐵廠、火力發電廠、水泥廠、化工廠、港口等等。 |
 |
我公司專業生產跑偏開關,KBW-220L防爆兩級跑偏開關,HFKPT兩級跑偏開關,往復式跑偏開關,KPT1跑偏開關,礦用防爆兩級跑偏開關等各種輸送帶保護裝置，有需要可與我公司聯系！ |
 |
|
|
| |
