型號	最高       揚程（ m ）	最大流量（ M3/h ）	最大耗氣量（ M3/min ）	使用氣壓 kg/c ㎡	外型尺寸高 × 直徑（ mm ）	重量     （ kg ）
FWQB70-30	70	30	3.8	4-5	350×260	29
FWQB50-25	50	25	3.0	4-5	350×260	24
FWQB30-18	30	18	2.2	4-5	350×260	24
FWQB16-15	16	10	1.5	4-5	350×260	24

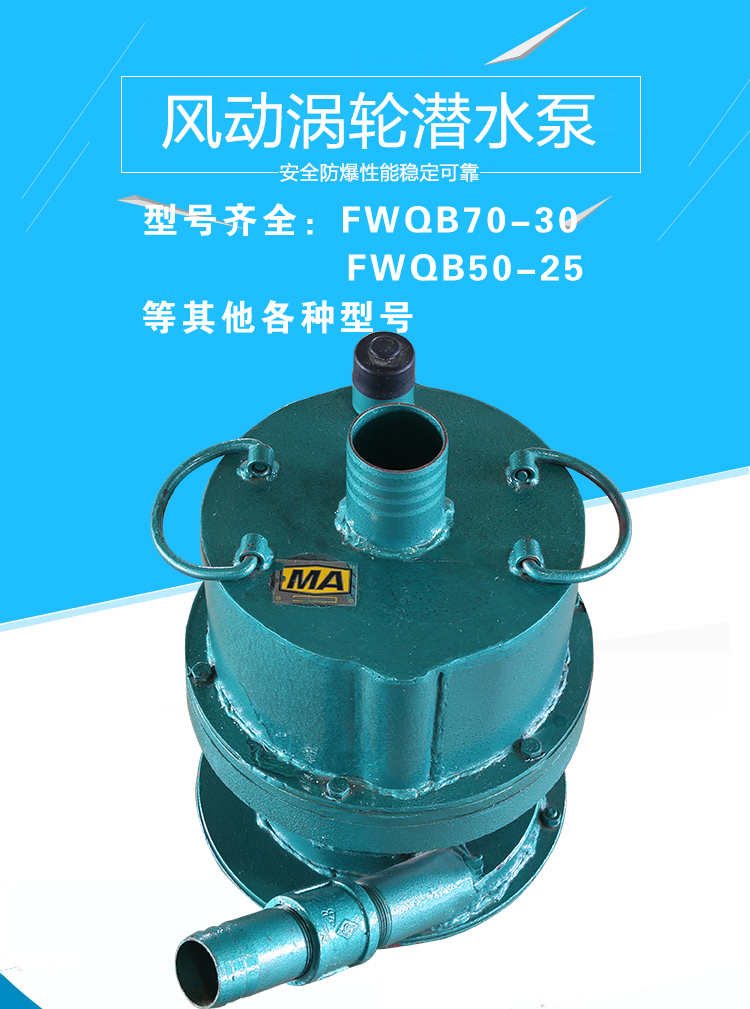

FWQB70/30風動渦輪潛水泵是一種不用電，用壓縮空氣作為動力的潛水泵，不受電源、潮濕等條件限制，特別是需要防爆的場所有著電動潛水泵不可替代的安全性和可靠性。FWQB70/30風動渦輪潛水泵，是一種高效率，高揚程的新型排水工具，風動渦輪潛水泵主要適用于礦山開拓，掘井巷道和豎井井筒施工排水作業。FWQB70/30風動渦輪潛水泵該型號風動渦輪潛水泵是我公司多位專家、高工經研究分析，揚長避短，在原QYQ17-70型風泵基礎上，保持原產品的傳統特點進行了有重大突破的改進。FWQB70/30風動渦輪潛水泵在動力部分采用了葉片式風動馬達，自動離心調速等機構，能確保在額定范圍內的高速運轉，風動渦輪潛水泵是礦山掘井，建井的理想排水工具。QYW系列風動排沙排污潛水泵總體結構簡單，裝拆及維護保養移動方便，在含有瓦斯與煤塵等易燃易爆的排水作業面使用絕對安全可靠，并在排氣口配置有自主知識產權的系列新型低噪消聲器（發明專利號：ZL200610097296.9），大大降低了噪音量，實測≤75db(A),大大改善了井下使用的工況條件。
FWQB70/30風動渦輪潛水泵突破了往日的設計思想，采用風動渦輪傳動、壓縮空氣為動力的新型潛水泵，克服了老式風泵噪音大、耗風量大、效率低的缺點，廣泛適用于礦山的井巷開拓、豎井井筒施工和地下峒室工程的排水施工。

FWQB70/30風動渦輪潛水泵，是一種高效率，高揚程的新型排水工具，風動渦輪潛水泵主要適用于礦山開拓，掘井巷道和豎井井筒施工排水作業。風動渦輪潛水泵該型號風動渦輪潛水泵是我公司多位專家、高工經研究分析，揚長避短，在原QYQ17-70型風泵基礎上，保持原產品的傳統特點進行了有重大突破的改進。風動渦輪潛水泵在動力部分采用了葉片式風動馬達，自動離心調速等機構，能確保在額定范圍內的高速運轉，風動渦輪潛水泵是礦山掘井，建井的理想排水工具。FBQW系列風動排沙排污潛水泵總體結構簡單，裝拆及維護保養移動方便，在含有瓦斯與煤塵等易燃易爆的排水作業面使用絕對安全可靠，并在排氣口配置有自主知識產權的系列新型低噪消聲器(發明專利號：ZL200610097296.9)，大大降低了噪音量，實測≤75db(A),大大改善了井下使用的工況條件。

型號	最高       揚程（ m ）	最大流量（ M3/h ）	最大耗氣量（ M3/min ）	使用氣壓 kg/c ㎡	外型尺寸高 × 直徑（ mm ）	重量     （ kg ）
FWQB70-30	70	30	3.8	4-5	350×260	29
FWQB50-25	50	25	3.0	4-5	350×260	24
FWQB30-18	30	18	2.2	4-5	350×260	24
FWQB16-15	16	10	1.5	4-5	350×260	24

FWQB50-25風動渦輪潛水泵，是一種高效率，高揚程的新型排水工具，風動渦輪潛水泵主要適用于礦山開拓，掘井巷道和豎井井筒施工排水作業。FWQB50-25風動渦輪潛水泵該型號風動渦輪潛水泵是我公司多位專家、高工經研究分析，揚長避短，在原QYQ17-70型風泵基礎上，保持原產品的傳統特點進行了有重大突破的改進。FWQB50-25風動渦輪潛水泵在動力部分采用了葉片式風動馬達，自動離心調速等機構，能確保在額定范圍內的高速運轉，風動渦輪潛水泵是礦山掘井，建井的理想排水工具。FBQW系列風動排沙排污潛水泵總體結構簡單，裝拆及維護保養移動方便，在含有瓦斯與煤塵等易燃易爆的排水作業面使用絕對安全可靠，并在排氣口配置有自主知識產權的系列新型低噪消聲器(發明專利號：ZL200610097296.9)，大大降低了噪音量，實測≤75db(A),大大改善了井下使用的工況條件。FWQB50-25風動渦輪潛水泵使用和維護保養
1．新泵在使用時應把內徑25毫米進氣夾布橡膠管接好，工作氣壓不得低于0.3兆帕，在地面上試運轉三分鐘，檢查啟動是否靈活正常，關風后在出水管口接好內徑38毫米輸水管放入水中即可開氣排水。
2．在水深超過泵高時，要在排氣口上接通內徑60毫米膠管，將余氣引出水面排放，應防止排氣管進水和進入其它雜質。
3．注意風源清潔，防止雜物污物進入風管內。工作中應注意清除泵座外積存的泥沙、煤碴及雜物，以免降低泵的效率。
4．供氣壓力大于3.5KG/CM2即能工作，但氣壓不得大于8KG/CM2，無水時要關閉風源，禁止長期空運轉。
5．在更換密封圈等易損件的裝拆過程中，不能用重錘敲擊，以免損害零件的配合精度。
6．裝配時，應認準蓋板與渦輪殼體側面的記號對齊，以確保蓋板上排氣口的排氣暢通。

FWQB16-15風動潛水泵結構特點與工作原理：
動力部分是根據汽輪機沖擊葉輪原理，具有優良的空氣動力特性，氣動效率高。環形一體渦輪柵選用優質鋁合金，硬模澆鑄并經熱處理再機加工而成。無須象氣動馬達那樣需加油潤滑及更換葉片，經濟利用值高。泵軸上下由兩只封閉軸承支承。結構簡單，平穩性能優良，能確保在額定范圍內的高轉速運行。泵體軸封部分二只丁型骨架橡膠密封圈，利用水氣壓使封圈內漲，增加密封效果。渦輪下端有聚氨酯防塵圈，保證了軸承部分的清潔。排氣部分采用有孔網板壓制而成，中置微孔泡沫材料，消音效果顯著，大力改善了井下降噪的工況條件。
風動潛水泵是一種以壓縮空氣為介質，通過噴管進入渦輪旋轉作功，泵軸隨之高速回轉帶動泵葉輪排水。
動力部分是根據汽輪機沖擊式葉輪原理，具有優良的空氣動力特性，氣動效率高。環形一體渦輪柵選用優質的鋁合金，硬模澆濤并經熱處理再機加工而成。無須象氣動馬達那樣需加油潤滑及更換維修葉片，經濟利用值一步到位。
2．泵軸上下由兩只封閉軸承支承。結構簡單，平穩性能優良，能確保在額定范圍內的高轉速運行。
3．泵體軸封部分二只丁型骨架橡膠密封圈，利用水氣壓使密封圈內漲，增加了密封效果。渦輪下端有聚氨酯防塵圈，保證了軸承部分的清潔。
4．排氣部分采用有孔網板壓制而成，中置微孔泡沫材料，消音效果顯著，大力改善了井下降噪的工況條件。
5．泵體渦道、水輪采用高效節能的水力模型，泵性能有明顯提高。
6．動力部分與泵體采用分體式結構，便于更換泵體和水輪及密封裝置。
風動渦輪潛水泵主要由泵殼、泵軸、渦輪、限速和消音裝置等部件組成，泵殼由泵蓋、泵體組成。渦輪由葉片和輪殼輪芯等組成，水輪的密封采用兩個骨架油封封閉式密封。該泵：以壓縮空氣為動力源，壓縮空氣經進風管、噴嘴進入渦輪氣室，推動渦輪旋轉，從而驅動泵軸帶水輪旋轉進行排水工作。而余氣經消音排風罩排出，罩內的消音裝置可吸收部分噪音，大大降低了噪音對人身的危害。當水深超過水泵的高度時可在余風管上接內徑2寸半膠管，將余氣排入空中。 該泵內有限速裝置，當空載運轉時，轉速急劇增加，此時限速裝置的磨擦輪將自動漲開與摩擦套緊緊相貼，產生磨擦力達到限速的目的，使最高速度不超過7400r-min,從而避免機器損壞。當轉速降低時，磨擦輪恢復原狀，又可正常排水。五、風動渦輪潛水泵使用維護泵時必須注意以下事項 1、使用該泵之前，須在地面負荷試運轉一次，風力為0.6mpa時，水泵工作十分鐘左右，檢查運轉是否正常。 2、風動渦輪潛水泵使用內徑為Ø50mm膠管與排水管聯接，使用內徑Ø25mm膠管與泵進風管聯接時，應注意管接頭的清潔，避免矸石粉渣進入泵中。 3、嚴禁空載運轉。因該泵是利用磨擦輪限速，空運轉就會造成摩擦發熱溫度升高而損壞零件，并引起安全事故。 4、檢修后組裝渦輪上蓋時，應注意噴嘴出口一泵體反向室圓弧對齊，否則，效率較低。 5、該泵使用GB491-87II號鈣基潤滑，運轉300小時左右應拆開清洗加油，不用時須推護涂油。 6、運轉正常，但流量下降或不上水時，須拆檢維修或換件，嚴禁用大錘、鎬等物敲打泵殼。
風動渦輪潛水泵，是一種高效率，高揚程的新型排水工具，風動渦輪潛水泵主要適用于礦山開拓，掘井巷道和豎井井筒施工排水作業。風動渦輪潛水泵該型號風動渦輪潛水泵是我公司多位專家、高工經研究分析，揚長避短，在原QYQ17-70型風泵基礎上，保持原產品的傳統特點進行了有重大突破的改進。風動渦輪潛水泵在動力部分采用了葉片式風動馬達，自動離心調速等機構，能確保在額定范圍內的高速運轉，風動渦輪潛水泵是礦山掘井，建井的理想排水工具。FBQW系列風動排沙排污潛水泵總體結構簡單，裝拆及維護保養移動方便，在含有瓦斯與煤塵等易燃易爆的排水作業面使用絕對安全可靠，并在排氣口配置有自主知識產權的系列新型低噪消聲器(發明專利號：ZL200610097296.9)，大大降低了噪音量，實測≤75db(A),大大改善了井下使用的工況條件。

FWQB70-30礦用風動渦輪潛水泵作用：
FWQB70-30礦用風動渦輪潛水泵具有排污水能力強，流量大，揚程高等優點。FQW型系列水泵適用于含有瓦斯與煤塵危險場所排水作業，可廣泛用于煤礦井下任何作業面，輸送含有煤粉，泥沙顆粒的地下水，使用安全、可靠，并有效地改善現場空氣質量。
FWQB70-30礦用風動渦輪潛水泵特點：
1，無極調速，只要控制節流閥開啟程序，即控制氣體流量，就可以實現無極調速。
2、設計有消聲裝置，運行噪音小，保持在40分貝以內；
3，安裝操作簡單，使用方便。不受溫度及振動等影響，耗風量少，效率高；
4，體積小，重量輕，結構緊湊，便于移動，使用壽命長，易損件少，便于維修。
5、適應能力強，適用于煤礦井下污水、泥漿、渣漿等介質的排放
FWQB70-30礦用風動渦輪潛水泵工作原理：
FWQB70-30礦用風動渦輪潛水泵利用壓縮空氣流的噴射在泵內形成的負壓，將污水吸入泵內，再以壓縮空氣將污水排出，泵允許水中固體顆粒如小石子大小為5mm，適合在地表淺水環境抽水。
風動渦輪潛水泵，是一種高效率，高揚程的新型排水工具，風動渦輪潛水泵主要適用于礦山開拓，掘井巷道和豎井井筒施工排水作業。
風動渦輪潛水泵該型號風動渦輪潛水泵是我公司多位專家、高工經研究分析，揚長避短，在原有風泵基礎上，保持原產品的傳統特點進行了有重大突破的改進。
風動渦輪潛水泵在動力部分采用了葉片式風動馬達，自動離心調速等機構，能確保在額定范圍內的高速運轉，風動渦輪潛水泵是礦山掘井，建井的理想排水工具。
風動渦輪潛水泵是一種不用電，用壓縮空氣作為動力的潛水泵，不受電源、潮濕等條件限制，特別是需要防爆的場所有著電動潛水泵不可替代的安全性和可靠性。
FWQB系列風動排沙排污潛水泵潛水電泵的檢修與日常維護
一、潛水電泵的維護1．電氣方面(1)經常檢查潛水電泵的運行電壓與電流。用電壓表測量三相電壓應基本一致，且在340~420V，用鉗形電流表測量三相電流應基本一致，且為0.5~1倍的額定電流。(2)定期檢查潛水電泵對地的熱態絕緣電阻。在正常連續運行4~6h后，停機用兆歐表測量電機繞組對地絕緣電阻應＞0.5MΩ。對于長時間停用的潛水電泵，使用前也應作這樣的檢查。(3)開機前要檢查熱繼電器的靈敏度與其他保護裝置的工作是否正常。(4)檢查電纜有無破損現象。對于油浸式潛水電泵，要注意電泵滲油對電纜絕緣橡膠的破壞作用。2．機械方面(1)經常檢查潛水電泵的機械密封情況。打開油孔螺釘，放出少量的油，如油中含有水分，則說明上磨塊（或下磨塊）密封已漏水，應調換密封盒且加入新的冷卻油。如油孔中缺油或油質不好，應加滿油（5號或10號機械油、縫紉油或變壓器油）或更換新油。(2)對新的或更換過磨塊的潛水泵，使用50h后應旋開放水封口塞，檢查油（水）泄漏量，<5ml說明密封正常，可繼續使用如＞5ml，則將油（水）放干后旋緊封口塞，繼續使用50h后作第二次檢查，如果仍然＞5m1，則說明密封有問題。對于使用過的潛水電泵，每月要檢查一次泄漏量，應＜25ml，放干后可繼續使用。(3)檢查水泵電機的振動情況同步轉速為n0=3000r/min、1500r/min.
fwqb型風動潛水泵使用維護泵時必須注意事項
風動潛水泵使用該泵之前，須在地面負荷試運轉一次，風力為0.6mpa時，水泵工作十分鐘左右，檢查運轉是否正常。2、使用內徑為?50mm膠管與排水管聯接，使用內徑?25mm膠管與泵進風管聯接時，應注意管接頭的清潔，避免矸石粉渣進入泵中。嚴禁空載運轉。因該泵是利用磨擦輪限速，空轉就會造成摩擦發熱溫度升高而損壞零件，并引起安全事故。檢修后組裝渦輪上蓋時，應注意噴嘴出口一泵體反向室圓弧對齊，否則，效率較低。該泵使用GB491-87II號鈣基潤滑，運轉300小時左右應拆開清洗加油，不用時須推護涂油。6、風動潛水泵運轉正常，但流量下降或不上水時，須拆檢維修或換件，嚴禁用大錘、鎬等物敲打泵殼。風動潛水泵易損件代號名稱規格材料數量備注HG4-692-67滑架式橡膠油油封Sg45×25×102常換易損件GB276-82單列向心球軸承2041一般易損件BG276-82單列向心球軸承2051一般易損件WB4-15磨擦輪451一般易損件EB4-16磨擦輪Ht2001一般易損件WB4-21水輪Z181常換易損件
風動潛水泵售后服務及交付說明
1、風動渦輪潛水泵性價比說明：
同產品質量條件下，我公司不以降低性能、更改產品零部件為代價，給出最低最實在的價格。（可根據客戶要求進行產品的生產配置）
2、風動渦輪潛水泵交貨說明：
按供貨期交貨，若有特殊情況，需提前交貨的，我公司在有限的范圍內將會組織人員加大生產力度、實行生產，安裝，調試，包裝等工藝，力求滿足貴公司要求.
3.風動渦輪潛水泵售后服務范圍：
產品保修期為1年，在保修期內產品屬質量問題的我公司給予最快捷的維修，無任何費用，在保修期外需要更換零部件的，我公司只收取成本.
