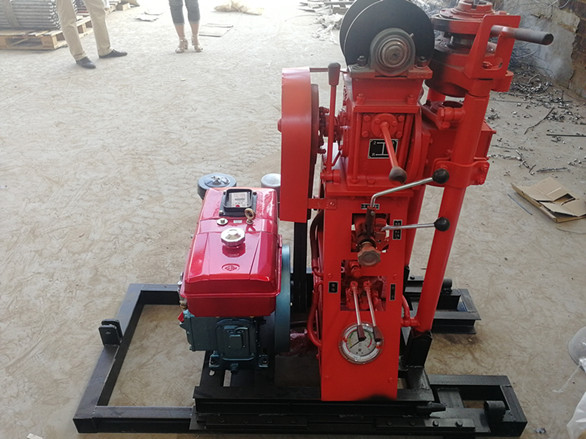

YQZ-50A小型液壓鉆機
YQZ-50A型液壓輕便鉆機是一款具有油壓給進的高中低速鉆機。該鉆機適用于山地、丘陵、河道等復雜地形的地質鉆探、建筑物的工程地質勘察、爆破孔的鉆進等方面。為滿足不同用戶的需求，該鉆機可選配柴油機、汽油機或電機三種動力中的一種，默認為柴油機動力。
YQZ-50A小型液壓鉆機介紹
YQZ-50A小型液壓鉆機特點
1.該型號輕便鉆機結構緊湊，體積小，重量輕。鉆機還可以快速拆解，更便于搬運上山，特別適合山區以及丘陵等復雜地形工作。
2.該型號輕便鉆機相比同類產品，配備雙油缸液壓給進系統，鉆進速度快，工作效率高。
3. 該型號輕便鉆機操作面板配有孔底壓力表指示壓力，便于掌握孔內情況，操作人員可根據不同的地形情況做出調整。
4.該型號輕便鉆機配備高性能4檔位變速系統。方便操作人員根據地質情況自由調節正轉轉速，另外還配有超慢速倒擋，方便操作人員拆卸鉆桿鉆具用。
5.鉆機配有固定夾持機構和一體主桿，無需鉆塔，工作更簡潔。
YQZ-50A小型液壓鉆機配置
序號 |
名稱 |
型號 |
單位 |
數量 |
1 |
鉆機 |
YQZ-50A |
臺 |
1 |
2 |
水龍頭 |
個 |
1 |
|
3 |
變徑 |
個 |
1 |
|
4 |
鉆桿（含接手） |
Φ38*1000 |
根 |
30 |
5 |
腦袋 |
Φ60 |
個 |
1 |
6 |
巖心管 |
Φ60 |
根 |
1 |
7 |
合金鉆頭 |
Φ60 |
個 |
1 |
8 |
金剛石鉆頭 |
Φ60 |
個 |
1 |
9 |
腦袋 |
Φ75 |
個 |
1 |
10 |
巖心管 |
Φ75 |
根 |
1 |
11 |
合金鉆頭 |
Φ75 |
個 |
1 |
12 |
金剛石鉆頭 |
Φ75 |
個 |
1 |
13 |
高壓水泵 |
臺 |
1 |
|
14 |
高壓水泵水封 |
套 |
1 |
|
15 |
吸水管 |
根 |
1 |
|
16 |
吸水濾網 |
個 |
1 |
|
17 |
回水管 |
根 |
1 |
|
18 |
高壓供水管 |
30米/盤 |
盤 |
1 |
19 |
墊叉 |
把 |
1 |
|
20 |
呆頭扳手 |
把 |
2 |
|
21 |
管鉗 |
把 |
2 |
|
22 |
井口板 |
塊 |
1 |
YQZ-50A小型液壓鉆機參數
項目 |
內容 |
型號或參數 |
||
鉆機主機 |
動力部分 |
柴油機 |
||
鉆機重量 |
168KG |
|||
鉆機尺寸 |
1250*650*1450mm |
|||
鉆桿直徑 |
38mm |
|||
鉆孔直徑 |
46mm |
60mm |
75mm |
|
鉆孔深度 |
55-60m |
50-55m |
45-50m |
|
變速箱檔位 |
4檔變速 |
|||
回轉器 |
夾持類型 |
固定夾持型 |
||
立軸類型 |
六棱型 |
|||
立軸對邊長度 |
36mm |
|||
立軸長度 |
1400mm |
|||
立軸正轉轉速 |
220/580/960rpm |
|||
立軸反轉轉速 |
130rpm |
|||
立軸最大輸出扭矩 |
400N.m |
|||
立軸雙油缸行程 |
1200mm |
|||
雙油缸最大給進力 |
7KN |
|||
雙油缸最大提升力 |
15KN |
|||
立軸空載上移速度 |
0.035m/s |
|||
立軸空載下移速度 |
0.085m/s |
|||
液壓系統 |
油泵流量 |
10ml/r |
||
壓力表壓力范圍 |
0~6MPa |
|||
油泵額定壓力 |
20MPa |
|||
液壓操縱閥檔位 |
4檔 |
|||
最大給進壓力 |
6MPa(900kg) |
|||
最大提升壓力 |
9MPa（1360kg） |
|||
液壓油箱容量 |
9L |
|||
YQZ-50A小型液壓鉆機安裝注意事項
YQZ-50A小型液壓鉆機品占地小，重部件不超40公斤、質量輕一個人即可搬的動，安裝前先把底座固定好，然后把汽油機與減速機放在底座上。
在把兩根龍門站桿通過汽油機兩側的槽鋼插放在底座，安裝龍門桿與頂部龍門罩連接鋼絲繩，最后與發動機連接。
安裝完成后通過搖把，把主機提升高度、把鉆桿、水管與注水器連接、水管與水泵或水源連接。
YQZ-50A小型液壓鉆機使用注意事項
提升主機高度的手搖把，搖到頂端時就不要搖了，以免鋼絲繩脫落發生危險。
風門開關、調節油門的大小。在發動機的油箱下面有兩個開關，上面的是控制風門的，下面的是控制油量大小。
在啟動發動機之前要把油開關開到ON（開）的位置，把阻風門手柄撥到開的位置，啟動之后怠速穩定關掉風門。如果在啟動過程中發動機不燃的話，可以稍作休息，讓發動機回一下油，把火花塞拔下來清理一下，擰緊放回去，再次啟動。在啟動過程中需控制油量的大小，不要開太大，以免油量太大把發動機淹死。
實際使用時，鉆桿在下降的過程中不要用外力向下按，發動機的動力和重量會使鉆桿自動向下行進。
YQZ-50A小型液壓鉆機鉆桿與鉆桿采用錐度梯形螺紋連接，方便快速拆卸安裝使用。
發動機和減速機是靠三角帶傳動的，如果使用過程中感覺皮帶過松過緊，可以通過調節發動機與減速機的位置來調節三角帶張緊度。
日常注意檢查燃油量、機油量，在該設備首次運行滿30小時就必須更換機油、清洗空氣濾芯。
YQZ-50A小型液壓鉆機維護及保養
YQZ-50A小型液壓鉆機在使用完畢后，應及時清理鉆機和鉆具上的雜物、泥土、灰塵等污垢。
合理放置以避免不必要的碰傷 。
鉆桿、鉆頭等鉆具的螺紋連接處，應定期涂抹黃油或潤滑油，以增加使用壽命。
YQZ-50A小型液壓鉆機在不使用期間，應將注水器與水泵內的水應及時排掉，并斷開與鉆機的連接，分開存放。
鉆機在使用時，務必要接好主軸連接套，確保主軸的使用壽命。
YQZ-50A小型液壓鉆機鉆桿在拆裝時，務必要使用配套工具，避免暴力拆裝對YQZ-50A小型液壓鉆機鉆桿造成的損傷。
使用的鉆頭外徑一定要比鉆桿外徑大，避免鉆進過程中，YQZ-50A小型液壓鉆機鉆桿會受到極大的磨損。
YQZ-50A小型液壓鉆機發動機用油注意事項
四沖程發動機是純汽油機，一定要用92#的純汽油 ，禁用混合油！ 發動機使用前一定要加注4T機油，加機油時油箱下面有黃色的螺栓機油尺，需要注意觀察機油加注上限。另外注意保養發動機，看看機油是否缺少，發動機各連接螺絲是否松動。
汽油機與鉆桿連接的減速機里面一定加黃油潤滑脂。汽油機下面的鐵板是固定發動機的，鐵板的下面是減速機，在使用之前一定要加潤滑脂，減速機要定期更換潤滑脂，經�？匆幌聹p速機里面的潤滑脂有沒有顏色變化，如果顏色很暗。就需要進行清理更換。以防止齒輪磨損，減速機損壞。
 |
 |
 |
 |
 |
濟寧市卓信機械設備有限公司是一家專業生產YQZ-50A小型液壓鉆機，小型水井鉆機，單人背包鉆機，地質勘探鉆機，小型輕便鉆機，手持式巖心鉆機，工程鉆機，地質巖心打井機，鉆探機，鉆井機，小型輕便鉆機，背包鉆機，便攜式勘探地表地質取樣小型輕便鉆機，輕便巖芯巖心工程小型鉆機，地質勘探背包式巖芯鉆機，背包型巖心鉆機的廠家。公司生產設備先進，技術力量雄厚，檢測設備齊全。具有先進的生產與銷售團隊，產品質量優異，售前售后服務一流。
濟寧市卓信機械設備有限公司秉承山東人的豪爽與實誠，誠邀各位專家、領導來我公司考察、指導、賜教并期盼與您真誠合作，“追求卓越”永遠是我們的主題，我們將勵精圖治，再創高效，力爭以先進的技術，優良的產品質量，為煤礦企業提供多方位的服務。我廠以先進的管理理念，科學系統的管理方法，靈活的經營機制，持續不斷的技術創新，努力發揮行業優勢，與社會各界同仁一起攜手合作，竭誠為廣大客戶提供全方位的優質服務�。�
其他產品展示
 |
 |
 |
 |
 |
 |
YQZ-50A小型液壓鉆機的正確使用方法
怎么正確使用YQZ-50A小型液壓鉆機？這里重點講講新鉆機出廠的使用注意事項。YQZ-50A小型液壓鉆機出廠后，一般規定有60小時左右的磨合期（有的稱為走合期），這是根據YQZ-50A小型液壓鉆機使用初期的技術特點而規定的。YQZ-50A小型液壓鉆機在磨合期內長時間超負荷使用，導致機器早期故障頻繁發生，這不僅影響了機器的正常使用，縮短了機器的使用壽命，而且還因?yàn)闄C(jī)器損壞，影響了工程進度，最后得不償失。因此，對YQZ-50A小型液壓鉆機的磨合期的使用與保養應引起充分重視。
一、YQZ-50A小型液壓鉆機磨合期的特點：
1．磨損速度快。由于新機器零部件加工、裝配和調整等因素的影響，其摩擦表面粗糙，配合面接觸面積較小，表面的承壓狀況不均，加速了零件配合表面的磨損。
2．潤滑不良。由于新裝配的零部件的配合間隙較小，并且由于裝配等原因，很難保證配合間隙的均勻性，潤滑油（脂）不易在摩擦表面形成均勻的油膜，從而降低潤滑效能，造成機件的早期異常磨損。
3．發生松動。新加工裝配的零部件，受熱、變形等因素的影響，加上磨損過快等原因，容易使原來緊固的零部件產生松動。
4．發生滲漏。由于機件的松動、振動和機器受熱的影響，機器的密封面以及管接頭等處，會出現滲漏現象。
5．操作失誤。多由于對機器的結構、性能的了解不夠，容易因操作失誤引起故障，甚至引起操作事故。
二、YQZ-50A小型液壓鉆機磨合期的使用與維護
1．操作人員應接受生產廠家的培訓、指導，對YQZ-50A小型液壓鉆機的結構、性能有充分的了解，并獲得一定的操作及維護經驗方可操作機器。生產廠家提供的產品使用維護說明書，是操作者操作設備的必備資料，在操作機器前，一定要先閱讀使用維護說明書，按說明書的要求進行操作、保養。
2．注意磨合期的工作負荷，磨合期內的工作負荷一般不要超過額定工作負荷的80％，并要安排適合的工作量，防止機器長時間連續作業所引起的過熱現象的發生。
3．注意經常觀察各儀表指示，出現異常，應及時停車予以排除，在原因未找到，故障未排除前，應停止作業。
4．注意經常檢查潤滑油、液壓油、冷卻液、制動液以及燃油油（水）位和品質，并注意檢查整機的密封性。檢查中發現油水缺少過多，應分析原因。同時，應強化各潤滑點的潤滑，建議在磨合期內，每班都要對潤滑點加注潤滑脂（特殊要求除外）。
5．YQZ-50A小型液壓鉆機在工作前要往提引器加注潤滑黃油，因?yàn)楹心嗌车呐K水很容易進入，會磨損軸承降低鉆機提引器的靈敏性。要保持機器清潔，及時調整、緊固松動的零部件，以防因松動而加劇零部件的磨損或?qū)е铝悴考䜩G失。
6．YQZ-50A小型液壓鉆機磨合期結束，應對機器進行強制保養，做好檢查和調整工作，同時注意油液的更換。另外工作前要對油箱的油量和油質進行檢查，還要檢查各減速機齒輪油量是否足夠、油質是否正常。
7、檢查鋼強構部分有無裂縫、銹蝕、脫焊及其他損壞。檢查主、副鋼絲繩有無斷絲及其連接是否完好、安全。
8、YQZ-50A小型液壓鉆機配件平板閥推力軸承潤滑脂的檢查與更換
YQZ-50A小型液壓鉆機配件平板閥推力軸承采用鋰基潤滑脂，每次維修后應檢查潤滑脂的消耗情況，若發現變質、污染或缺少，應立即給予更換或補充，閥腔應在每次維修時及時進行沖洗，重新加注密封脂，以潤滑閥板和閥座。
維修過程中，若閥桿密封填料密封處發生輕微泄漏時，可通過閥蓋上的密封脂注入閥注入密封脂，阻止泄漏，但施工完畢后應及時進行密封更換。在對閥門進行補注密封脂之前，一定要先考慮閥體的內部壓力，所使用的高壓注塑槍的壓力一定要大于閥內部壓力，才能將密封脂成功注入。在注塑槍內裝入7903密封脂，通過軟管連接到閥門閥蓋上的注入閥。操作注塑槍，注入密封脂。
總之，YQZ-50A小型液壓鉆機在磨合期內使用保養的要求，可歸納為：減輕負荷、注意檢查、強化潤滑。只要重視并按要求實施對工程機械磨合期的保養與維護，就會減少早期故障的發生，延長使用壽命，提高作業效率，為您帶來更多經濟效益。
YQZ-50A小型液壓鉆機使用時常見故障及排除方法
故障一：YQZ-50A小型液壓鉆機液壓系統壓力不足，調壓閥疲勞要調整限位螺母或更換彈簧；如果調壓閥座錐損壞或卡死，要拆下調壓閥套簡檢修；
故障二：YQZ-50A小型液壓鉆機聯軸節發熱，彈性圈過度磨損；原因是鉆機動力機與離合器裝配時，同軸度差，需要提高裝配同軸度；
故障三：YQZ-50A小型液壓鉆機油泵啟動后不上油或油量不足，先排檢油箱內油量是否不足或無油，加油至油位線故障如仍未排除，要排查過濾器是否堵塞，另外，還要看一下油箱通氣孔是否堵塞，或者吸油管接頭松動進氣等原因；
故障四：YQZ-50A小型液壓鉆機卷揚機抱閘打滑，主要原因是抱閘帶內面上有油污，需要清除抱閘內表面；如果鉆機抱閘內無油污，要檢查制動帶和閘輪間隙，如過松要適當調緊；
故障五：YQZ-50A小型液壓鉆機離合器打滑，主要原因是摩擦片過度磨損或破裂或者壓緊彈簧老化或斷裂，應檢修鉆機摩擦片；
故障六：YQZ-50A小型液壓鉆機油泵發熱和磨損，須修理和更換油泵，油的粘度過高或過低，要嚴格按說明書規定用油；同時檢查鉆機油泵的傳動裝置，提高裝配精度；
故障七：液壓系統油溫過高，油箱內油液過少或油泵損壞，要加油或修理油泵；要合理選用工作泵，按說明書推薦工作壓力。
以上就是關于YQZ-50A小型液壓鉆機的分類與工作原理及鉆機的正確使用方法的介紹，增加YQZ-50A小型液壓鉆機的工作量同時要做好日常維護工作，還要按照要求對重要部件進行定期的維護和保養才行。
YQZ-50A小型液壓鉆機生產車間
|
 |
