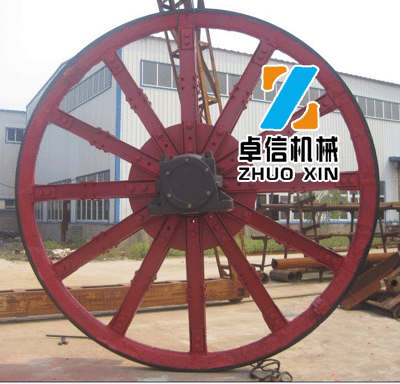

鑿井懸吊天輪概述：鑿井懸吊天輪是煤礦鑿井立井施工中為鑿井絞車鋼絲繩提供支撐和導向的專用設備。按鑿井絞車的性能，懸吊天輪分為雙槽懸吊天輪和單槽懸吊天輪二種。鑿井懸吊天輪依據原煤炭工業部一九八六年組織編寫的《鑿井工程圖冊》第二分冊《立井鑿井專用設備》的要求進行制作、檢驗。
鑿井懸吊天輪主要用途：單槽懸吊天輪主要用于懸吊吊盤和穩繩的場合，而雙槽懸吊天輪則多用于施工所用管路、風筒及穩繩的懸吊場合。單槽懸吊天輪有七種規格，雙槽懸吊天輪有10種規格，其中4種供懸吊管路用，4種供懸吊風筒用。單槽懸吊天輪和雙槽懸吊天輪各有2種專供穩繩選用。

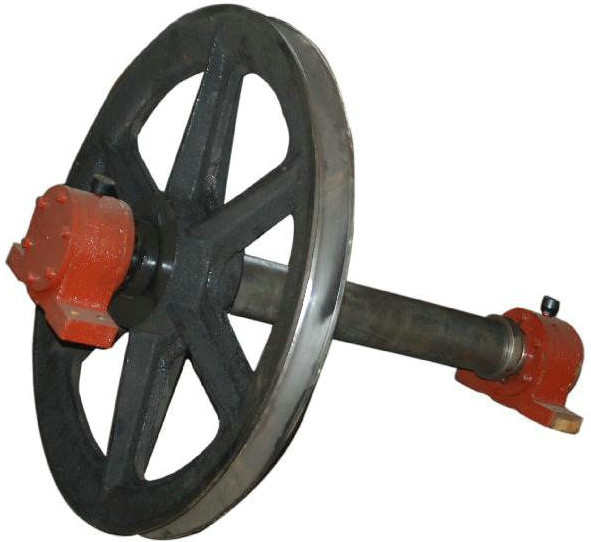

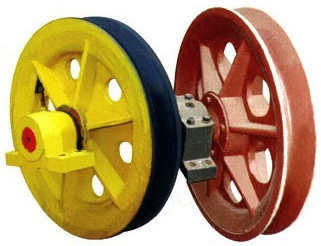

鑿井懸吊天輪的結構：①雙槽懸吊天輪和單槽懸吊天輪的結構主要有繩輪、固定軸、及軸承座組成。繩輪內孔鑲嵌有合金銅套，工作時繞軸作旋轉運動，輪轂上裝有油杯，供軸與銅套之間潤滑用。雙槽天輪有兩個繩輪，其間裝有調整圈，可以對兩輪之間的距離進行調整。②鑿井懸吊天輪采用固定軸﹑整體軸承座支承，軸承座與繩輪采用HT200普通鑄鐵，固定軸采用45號優質碳素鋼并經調質處理車削而成。③雙槽懸吊天輪采用繩輪與軸承座可調型式，使用時根據實際情況進行選用，還可根據情況，另行組合設計，可不受規定品種和可調型式的限制，但訂貨時應加以說明。
鑿井懸吊天輪的安裝﹑調整﹑使用:①鑿井懸吊天輪結構簡單，現場裝配時對安裝基礎進行抄平找正后即可整體吊裝，擰緊地腳螺栓，固定軸與合金銅套間加上潤滑油，軽軽盤動繩輪，能靈活轉動即可。調整中如發現固定軸轉動，可調整軸承座上的鎖緊螺釘。②鑿井懸吊天輪在現場布置時如受天輪平臺結構和幾何尺寸的約束，建議采用雙輪懸吊方式﹑即前有懸吊天輪﹑后有導向天輪的結構形式，如圖3所示。在這種情況下，后懸吊天輪的選型可比前懸吊天輪小一號。③鑿井懸吊天輪在現場布置時，天輪平臺基礎上安裝軸承座處必須焊有擋鐵，再用楔鐵調整軸承座的松緊，以防止因水平分力產生的剪力對軸承座螺栓造成損壞。
