W型鋼帶技術說明

一、我公司生產礦用 W 型鋼帶，嚴格執行煤碳行業標準。。產品因率先使用標準化生產。產品質量受到各礦山企業的一致好評，并與數家企業保持著良好的誠信供貨關系。我公司將以優質的產品，忠實的履行我們的責任和義務。
W型鋼帶制造標準： MT/T861—2000
二、W型鋼帶用途：適用煤礦井下巷道及工作面開切眼等支護。
三、W型鋼帶使用方法：利用錨桿等材料，將 W 型鋼帶固定于巷道頂部及側面。
四、 W型鋼帶的技術優越性（同平鋼帶相比）
1 、 W鋼帶抗彎截面模量提高 37 倍；
2 、鋼度提高 70 倍左右；
3 、 W型鋼帶冷軋過程中的硬化作用，提高抗拉強度 12%—15% ；
4 、容易與圍巖密貼；
5 、斷面利用率高、節省材料、價格低廉。

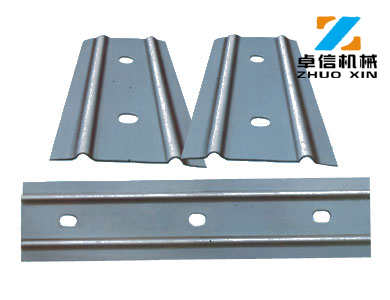

五、 1 、 W鋼帶型式見圖 :

圖中 : L.M 鋼帶長度 S.M 鋼帶寬度 h. 鋼帶厚度 F. 孔眼寬度

R 孔眼半徑 R=1/ 2F E 孔眼長度 N 孔眼數依長度、孔距定
2 、 M鋼帶按寬度、厚度有以下規格尺寸
制成寬度： S （ mm ） 170 、 190 、 200 、 220 、 230 、 240 、 250 、 270 、 280 、 300 。
材料厚度： h （ mm ） 3 、 3.5 、 4 、 4.5 、 5 、 6 、 7 、 8 。
孔眼寬度： F.(mm) 寬度按巖石鉆頭增加 2mm ，長度 50 － 70mm
孔距： 500mm － 1100mm （亦可按用戶要求設定）
長度： L(mm) 按用戶要求設定，最長不超過 15000mm
3 、 W鋼帶的長度及允許偏差：

六、 W型鋼帶的特點：
1 、 W型鋼帶為系列化產品，可根據不同的地質條件及不同要求，選擇不同的型號。
2 、 W型鋼帶向上與向下的截面模量差別很大（向下截面模量約是向上截面模量的 2.75 倍），所以在安裝時，采用錨桿鉆機向上頂緊，鋼帶截面模量很小，容易與頂板圍巖密貼，但當頂板來壓時，鋼帶向下的抗彎截面模量很大，使錨桿松動圍巖形成一個整體。
3 、 W型鋼帶較其他類型鋼帶來說，不易撕裂且鋼度大。
4 、 W型鋼帶截面利用率高。
七、 M型鋼帶常用的幾種組合支護方式
1 、高性能錨桿、鋼帶和金屬網
2 、高性能錨桿、鋼帶、錨索和金屬網
3 、高性能錨桿、鋼帶、預拉力桁架和金屬網
4 、高性能錨桿、預拉力錨索、預拉力桁架和金屬網
5 、錨桿和金屬支架組合
八、 W型鋼帶安裝使用方法
1 、 W型鋼帶安裝及使用極其簡單，圍巖打孔完畢后再安裝錨桿，預先將鋼帶按設計要求與錨桿組合。
2 、使用錨桿鉆機對錨桿進行安裝，待錨桿安裝完畢后，將托盤與錨桿螺母
3 、背緊，依此類推，即可完成安裝。
九、運輸及包裝
1 、 W型鋼帶可根據用戶要求的長度及孔距進行加工定做。
2 、 W型鋼帶外表無包裝，但考慮運輸方便，進行成捆包裝。

w鋼帶的名稱由來
w鋼帶是一種新型礦山支護和隧道支護材料,作用是與錨桿組合共同組成錨桿支護網架,起到巖壁或巷道的支護作用。
w鋼帶因其橫截面很像字母“W”而得名。
w鋼帶材質為Q235
w鋼帶常用寬度為：180mm,200mm,220mm,250mm,280mm,300mm
w鋼帶常用厚度為：2.5mm,2.75mm,3.0mm
w鋼帶常用孔徑為：40mm*60mm 30mm*70mm
w鋼帶的長度可以根據客戶實際需求定做。
w鋼帶的主要優點：w鋼帶可根據不同的地質條件和作業環境進行型號選擇。
w鋼帶為什么要和錨桿組合使用
1.由于錨桿作用于巷道農面的力為一集中點荷載，鋼帶可以使荷載均布化，擴大描桿的支護范圍，
2.減少巷道表面由于頂板彎曲下沉造成的拉伸破壞作用。
3.7根錨桿共用一條鋼帶，使錨桿之間相互作用，構成一個統一的支護結構，增強了錨桿間的整體支護能力。
4.與未使用鋼帶的錨網支護巷道對比，頂板較平整，減少了因頂板破碎兜網現象。
5.使用w鋼帶錨網支護的巷道，可以減掉3.0米11#工字鋼托梁，錨索托粱可采用廢舊長0.5米u(yù)型鋼，減少了巷道成本投入，每10米可節約375元。
w鋼帶能夠適應各種環境所帶來的力
隨著礦井開始深度的不斷增長，其通道所受力也在不斷提高，普通的錨桿支護已經無法滿足通道力的要求，所以我們通常采用錨桿與w鋼帶共同組成的錨梁系統，可以有效地控制頂板，同時還可以應在斷口大的巷道、硐室的支護。W鋼帶也是支護產品，它能夠適應各種環境所帶來的力，由于受到低壓力的影響，使用后極易出現變形現象，以前井下回收的W鋼帶主要是通過上井組織工人錘擊進行修理，費時又費力，為有效的降低修復成本，我們將變形的W鋼帶在壓力機上通過模具壓制進行校正變形，從而達到再度使用的要求。隨著環境不同的改變，對支護要求越來越高，對于我們技術人員也是一種考驗，這需要我們對W鋼帶的相關知識不斷增長，與產品的不斷了解。
使用w鋼帶顯著地提高錨桿支護的整體效果
W鋼帶是一種新型礦山支護材料,執行Q／XWK034—2004標準.該產品可與各種錨桿共同組成組合錨桿支架,w鋼帶通過它可以把分散的多根錨桿聯接起來形成一個整體承載結構,顯著的提高錨桿的整體效果,在不完整頂板巖層中,w鋼帶對處理不穩定圍巖效果最佳.w鋼帶技術參數：型號 WD280-2.8寬度mm 280厚度mm 2.8高度mm 23.3孔徑mm 40破斷力kn >284w鋼帶理論質量kg/m 6.48。
W鋼帶采用厚度3—5mm寬度180—320mm卷鋼板，經過冷彎成W鋼帶后，在W鋼帶中部加工出與錨桿株距相等錨桿孔的W鋼帶。 W鋼帶可與各種各種錨桿共同組合錨盤支架，W鋼帶即通過W鋼帶把分散多根錨桿聯結起來形成一個整體承載結構，W鋼帶廣泛應用于煤礦井下巷道，工作面切眼、峒室及其他領域的巷道支護，對處理不穩定圍巖效果更佳。通過W鋼帶把分散的多根錨桿聯結起來形成一個整體承載結構，顯著地提高錨桿支護的整體效果，在不完整的頂板巖應用效果更好。
w鋼生產廠家為您介紹：w鋼帶配合鋼筋網的用途有哪些？
礦用鋼筋網片對礦山安全生產，防止礦山事故，礦山搶險救護，進行礦山安全生產起到很好的防護作用。另外鋼筋焊接網還可以用在混凝土路面、橋面鋪裝、機場跑道、隧道襯砌、房屋的樓板、屋蓋、墻體、地坪等方面。
礦用鋼筋網片材質：冷拔低碳鋼絲
礦用鋼筋網片規格：1mx2m（常用）
礦用鋼筋網片線徑：2mm-10mm
礦用鋼筋網片網孔：30mm-100mm
礦用鋼筋網規格可根據客戶提供尺寸定制加工，礦用鋼筋網主要是支護快捷、方便，結實耐用，著力點均勻。即使一根絲斷裂，也不會影響其它部分，徹底解決了對頂板，煤幫支護時的容易松散、易易垂網的問題，是煤礦基道護幫、護頂、巷道支護的最理想材料。
