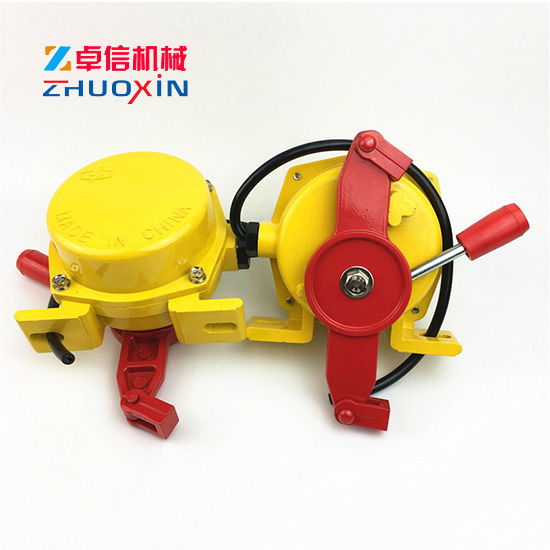

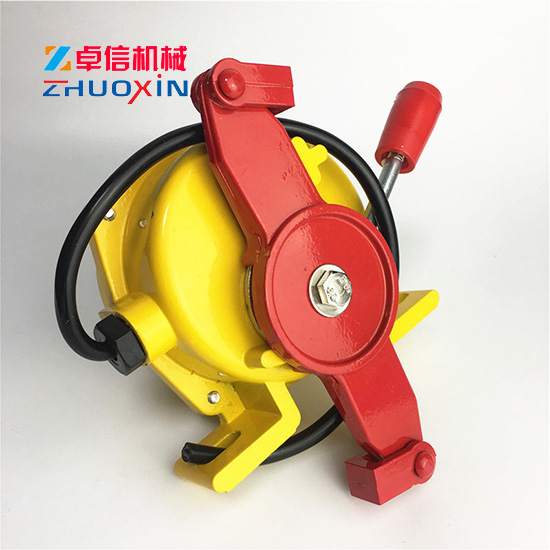

KBW-220L拉繩開關
拉繩開關又叫急停保護開關，皮帶輸送機保護開關，當膠帶運輸現場發生緊急事故時，可拉動系在拉繩開關吊耳上的鋼絲繩，使機內的滑塊控制內部微動作，發出停機或警報信號。自動復位機型在送開鋼絲繩后自動復位，手動復位機型需操作復位手柄后方可復位。
DHJY打滑開關參數
KBW-220L拉繩開關技術參數：
使用壞境條件：壞境溫度：-30°c-+75°c
相對溫度：不大于85％
動作角度：30°
極限角度：60°
動作里：10
觸點數量：常開：1 常閉：1
常開：2 常閉:2(訂貨時需注明)
觸電容量：Ac380v 10A
復位方式：自動、手動
可靠性：＞10°次
重量：2.5
KBW-220L拉繩開關結構特點：
KBW-220L拉繩開關采用鋁合金精密壓鑄亮體，強度高，重量輕；外殼防護等級達IP67，可以惡劣壞境中長期工作；機內采用進口原件，觸電容量大，動作靈敏，可靠。
具體規格型號參數來電詳詢：15653705058 張經理
KBW-220L拉繩開關安裝方法
KBW-220L拉繩開關平衡地按在機架的固定支架上；將鋼絲繩系在兩端的拉環上，沒側繩不超過30M（有坡度時因當縮）：拉繩壓力應適宜，以確保開關可靠復位：拉繩沿膠帶平行方向設置，每3M加以吊環；鋼絲繩按用戶所需規格，廠方訂購。
KBW-220L拉繩開關接線方式：
本機出廠時已配長度1.0米電纜線，接線方式參照標牌所標顏色。
KBW-220L拉繩開關結構特征與工作原理：
KBW-220L拉繩開關采用回轉式凸輪結構。當拉桿手回轉時，凸輪隨之轉動，使微動開關動作，輸出開關量，發出報警信號和停機信號。復位方式I型為自動復位，拉桿解除拉力后，凸輪結構自動復位到原始狀態。II型為手工復位，凸輪軸回轉到一定角度自鎖定位，需手工復位手柄后凸輪方能返回原始狀態。KBW-220L拉繩開關采用防水、防塵密封設計,較好防止水、灰塵進入機殼內。
KBW-220L拉繩開關安裝與接線：
KBW-220L拉繩開關應設置在帶式輸送機人行通道一側，通過螺栓將開關固定在帶式輸送機中間機架的槽鋼上，或安裝在現場自備的角鋼上，角鋼與中間架焊接。拉繩開關間的距離最大不應超過35m。開關距頭部滾筒或尾部滾筒距離宜為10～20m。KBW-220L拉繩開關間用覆塑鋼絲繩連接。鋼絲繩松緊要適宜，同時鋼絲繩應每3～4m設一托繩環，托繩環焊接在帶式輸送機中間架上。對兩側設人行道的帶式輸送機，在帶式輸送機的每一側均應設雙向拉繩開關。
KBW-220L拉繩開關接線：出線口帶4×0.752的電纜。紅線和蘭線為常閉接點，黑線和黃線為常開接點。
KBW-220L拉繩開關相關的其他型號KLT2系列拉繩開關,BLKT-Ⅱ拉繩開關,SFDLS雙向拉繩開關,XDFL2ZS雙向拉繩開關,XDFL2ZS雙向拉繩開關,ZWQI2-30拉繩開關,HFKLT2-II隔爆雙向拉繩開關,KLT系列雙向拉繩開關,KLT2-1雙向拉繩開關
KLT2系列拉繩開關
一、KLT2系列拉繩開關主要用途及適用范圍：
HFKLT2系列雙向拉繩開關是用于帶式輸送機沿線緊急停機的一種安全保護裝置。適用于煤炭、冶金、電力、化工、交通、水泥、碼頭等行業使用的帶式輸送機。特別適合在沿海及惡劣環境下使用。
二、KLT2系列拉繩開關主要技術參數：
產品型號 HFKLT2―□
開關觸點數量 1常開、1常閉獨立接點
觸點容量 AC 220V 380V ≤5A
復位方式 I：自動復位 II：手動復位
工作環境 相對濕度：≤90％（25℃） 工作溫度：-30～+40℃
外殼材料 鑄鋁
防護等級 IP65
重量 2.0
接口方式 單出線口，也可定做雙出線口
三、 KLT2系列拉繩開關結構特征與工作原理：
KLT2系列拉繩開關采用回轉式凸輪結構。當拉桿手回轉時，凸輪隨之轉動，使微動開關動作，輸出開關量，發出報警信號和停機信號。復位方式I型為自動復位，拉桿解除拉力后，凸輪結構自動復位到原始狀態。II型為手工復位，凸輪軸回轉到一定角度自鎖定位，需手工復位手柄后凸輪方能返回原始狀態。本裝置采用防水、防塵密封設計,較好防止水、灰塵進入機殼內。
四、KLT2系列拉繩開關安裝與接線：
KLT2系列拉繩開關應設置在帶式輸送機人行通道一側，通過螺栓將開關固定在帶式輸送機中間機架的槽鋼上，或安裝在現場自備的角鋼上，角鋼與中間架焊接。拉繩開關間的距離最大不應超過35m。開關距頭部滾筒或尾部滾筒距離宜為10～20m。開關間用覆塑鋼絲繩連接。鋼絲繩松緊要適宜，同時鋼絲繩應每3～4m設一托繩環，托繩環焊接在帶式輸送機中間架上。對兩側設人行道的帶式輸送機，在帶式輸送機的每一側均應設雙向拉繩開關。
接線：出線口帶4×0.752的電纜。紅線和蘭線為常閉接點，黑線和黃線為常開接點。
KBW-220L拉繩開關其他相關皮帶輸送機開關
 |
 |
 |
 |
 |
 |
KBW-220L拉繩開關的安裝及其注意事項
KBW-220L拉繩開關是由拉桿、復位柄、凸輪、微動開關以及鎖槽組成的，它的工作也是這幾個部分一起運作才能夠完成的。KBW-220L拉繩開關是安裝在皮帶輸送機的兩側的機架上面，然后使用鋼絲繩沿著輸送機的兩側將開關進行一個連接，當工作中的輸送機設備要發生緊急事故的時候，在現場的人就拉動鋼絲繩，這個時候鋼絲繩就牽動驅動臂旋轉，通過傳動軸帶動扭力彈簧使得精密的凸輪發生移位，然后驅動開關切斷機器的控制線，通過這一系列的動作讓在工作的機器停止下來，保護人身安全。
KBW-220L拉繩開關一般分為手動復位和自動復位兩種類型，它們都需要達到國家規定的IP等級才算是合格。自動復位是在進行動作之后可以自動的回到初始的位置，不過這種拉繩開關有可能造成誤差啟動。手動復位是動作之后有一個自鎖裝置可以保持在操作的位置上，需要我們對開關的手動操作復位手柄進行操作才能夠使得其返回到初始的位置。每一種開關都有它自身的優點，這兩種開關安裝方式都是相同的，下面為大家詳細的介紹一下：
一、KBW-220L拉繩開關安裝
（1）首項我們將KBW-220L拉繩開關固定在機架上面；
（2）接下來要保證一側的兩臺開關之間的距離保持40-60m左右，用直徑是Φ4的鋼絲繩進行連接，要保證松緊適度；
（3）為了本身就具有自重的鋼絲繩對KBW-220L拉繩開關的啟動造成影響，應該每隔3m就在機架上面裝一個托環，用以支撐鋼絲繩；
（4）把鋼絲繩的另外一端系在拉簧上然后用繩扣固定住，如果不影響使用 的話的用緊線器將兩側的拉繩拉緊，要確保兩側的張力均衡。
二、KBW-220L拉繩開關安裝注意事項
我們?cè)诎惭bKBW-220L拉繩開關的時候要注意一些事項，才能保證自身的安全：
（1）先切斷總電源，接著要用萬能表測出火線，KBW-220L拉繩開關一定是要裝在火線的一端。
（2）將火線在適合的地方剪斷，就有兩個接頭了，KBW-220L拉繩開關也有兩個接頭
（3）將火線的兩個接頭削皮露出金屬絲，分別任意接到開關的兩個接頭上。
（4）在連接好的接頭將過長的金屬絲剪掉，以防兩條金屬絲碰撞短路。
（5）旋開拉線開關的蓋子，可以看見那里有一個金屬轉軸，它的一端是有洞的。
（6）KBW-220L拉繩開關的塑料外殼側面也有一個洞，先將拉線穿過塑料外殼洞口將拉線引入拉線開關內，再將引入的拉線一端引入轉軸，打結，將打結后過長的拉線修短，就可以了。
（7）最后旋好KBW-220L拉繩開關的蓋子，防止觸電。
 |
濟寧市卓信機械設備有限公司是一家專業生產拉繩開關，跑偏開關，打滑開關，溜槽堵塞開關，傾斜開關的廠家。公司生產設備先進，技術力量雄厚，檢測設備齊全。具有先進的生產與銷售團隊，產品質量?jī)?yōu)異，售前售后服務一流。
濟寧市卓信機械設備有限公司秉承山東人的豪爽與實誠，誠邀各位專家、領導來我公司考察、指導、賜教并期盼與您真誠合作，“追求卓越”永遠是我們的主題，我們將勵精圖治，再創高效，力爭以先進的技術，優良的產品質量，為煤礦企業提供多方位的服務。我廠以先進的管理理念，科學系統的管理方法，靈活的經營機制，持續不斷的技術創新，努力發揮行業優勢，與社會各界同仁一起攜手合作，竭誠為廣大客戶提供全方位的優質服務��！
拉繩開關產品介紹
拉繩開關（SRS）俗稱“緊急停機開關”。作用于帶式輸送現場需要停機時，通過開關動作使輸送機停機。
拉繩開關是一種開關型傳感器（即無觸點行程開關），主要用于傳統式皮帶輸送機、往復式輸送機、斗式提升機、包裝生產線堆料/ 取料系統、起重機、挖掘機、輪船裝卸系統、水平進料系統、資源回收工業、板式給料輸送機等設備現 場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。
因?yàn)樗扔行谐涕_(kāi)關、微動開關的特性，同時又具有傳感性能，并且動作可靠、性能穩定、頻率響應快、使用壽命長、抗干憂能力強、防水、防震、耐腐蝕等特點，可被應用于冶金、煤礦、水泥、礦場、電力、港埠、鋼鐵、糧食等領域各種皮帶輸送設備中。
拉繩開關動作原理
（1）當輸送帶設備發生緊急事故時，在現場沿線任意處拉動鋼絲繩，鋼絲繩牽動驅動臂旋轉30度至自鎖位置，接線盒內之扭力彈簧使精密凸輪結構保持定位，精密凸輪驅動微動開關切斷控制線路。
（2）復歸時，需以手動壓下復位拉柄致使扭力彈簧彈起，驅動拉柄即可復歸到正常狀態。
（3）微動開關發出停機信號時，紅色動作指示牌升起。
（4）另可加裝微動開關，增加應用范圍。
拉繩開關性能特點
（1）在拉線任一位置可驅動開關,動作靈敏；
（2）手動復歸方式；
（3）容易安裝在輸送帶終端或兩端中間；
（4）鑄鋁外殼盒氣密性良好,IP67耐候防護等級；
（5）拉繩桿轉動20°時,可輸出停機和警報信號；
（6）SRS可適用于防爆場所，防爆標志ExtDA21IP67T85℃。
（7）采用歐姆龍微動開關，彈簧式驅動，觸點間隙小，快速動作，靈敏度高。
