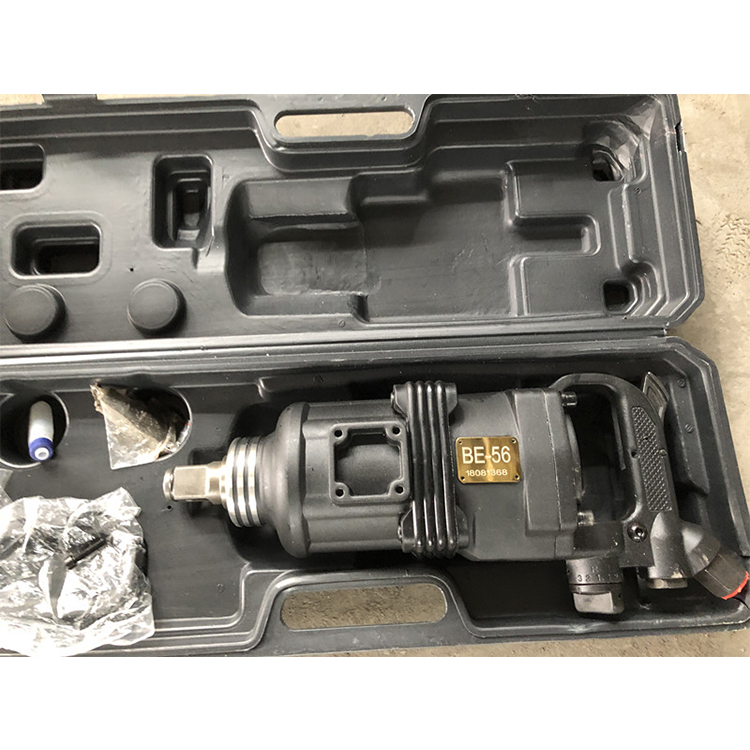

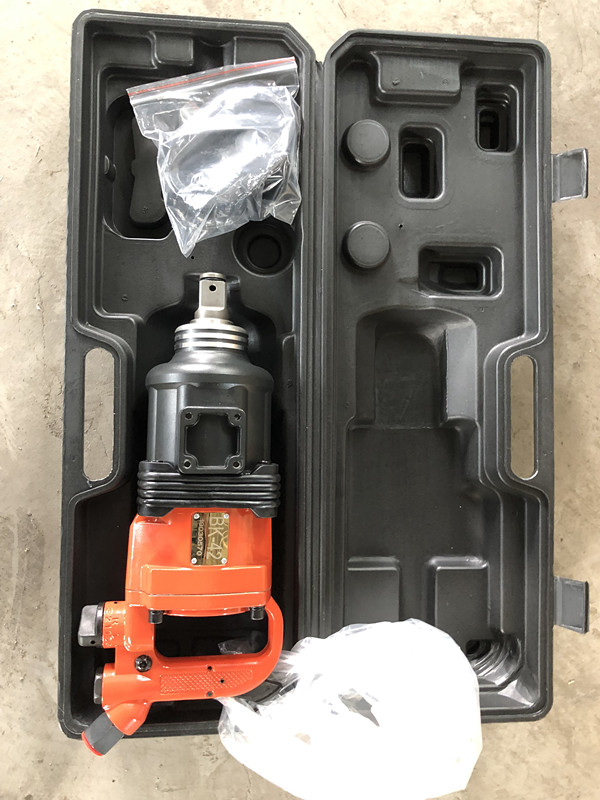

BE56氣動扳手是以壓縮空氣為動力源的高速?zèng)_擊式手持工具，BE56氣動扳手由配氣部、發機部、沖擊部三部分組成，BE56氣動扳手發動機轉子與沖擊器之間不經減速而直接用花鍵連接，將轉子的旋轉動能變?yōu)闆_擊能，從而實現快速擰緊或拆卸螺母。BE56氣動扳手能夠滿足煤礦井下風壓波動大的情況下輸出穩定轉速的使用要求，BE56氣動扳手可用于U型鋼支架和錨桿支架螺母的旋緊和拆卸、樹脂錨桿的攪拌以及其他機電設備的螺母裝拆，BE56氣動扳手能夠提高U型鋼支架和錨桿支架的使用性能，保證支護質量。
BE20/30/42/56礦用氣動扳手具有安全防爆、扭矩大、重量輕、體積小、效率高、結構簡單、維修方便等一系列特點。能夠滿足煤礦井下風壓波動大的情況下輸出穩定轉速的使用要求，BE56氣動扳手可用于U型鋼支架和錨桿支架螺母的旋緊和拆卸、BE56氣動扳手樹脂錨桿的攪拌以及其他機電設備的螺母裝拆，能夠提高U型鋼支架和錨桿支架的使用性能，保證支護質量。BE56氣動扳手還可廣泛用于汽車、造船、石油化工、機車車輛、工程建筑等行業。適用于M18-M56螺紋。
BE20/30/42/56礦用氣動扳手是為適應煤礦特點，吸收國外先進技術，依據GB13813-92《煤礦用金屬材料摩擦火花安全性試驗方法和判定規則》而共同開發的高轉速氣動扳手。該產品具有安全防爆、扭矩大、重量輕、體積小、效率高、結構簡單、維修方便等一系列特點。能夠滿足煤礦井下風壓波動大的情況下輸出穩定轉速的使用要求，可用于U型鋼支架和錨桿支架螺母的旋緊和拆卸、樹脂錨桿的攪拌以及其他機電設備的螺母裝拆，能夠提高U型鋼支架和錨桿支架的使用性能，保證支護質量。該系列氣動扳手還可廣泛用于汽車、造船、石油化工、機車車輛、工程建筑等行業。

BE56氣動扳手是拆裝螺釘螺帽的高效率機械工具，它在石油、化工、鐵路、橋梁、汽車、電力、礦山、船舶、建筑等行業均有著廣泛的用途。具有體積小，重量輕，耗氣量小，扭矩大，噪音小等優點，它不僅能大大提高勞動生產率，還能顯著減輕操作人員的勞動強度。
BE56氣動扳手使用注意事項
1.進入風扳機的壓縮空氣應清潔無污,并含有一定的潤滑油。氣管內徑應不小于規定尺寸，并不得過長，以免進入風扳機的氣壓過低，風扳機的正常工作氣壓為0.5Mpa，進入風扳機的氣壓不宜過高，否則易造成過載使機件使用壽命縮短。使用結束后用木塞堵上進氣口，以免污物進入機內。
2.使用中如果發現沖擊次數少，或有二次沖擊等現象，應該立即停機檢查。

BE56氣動扳手技術參數

型號 工作壓力MPa 額定扭矩N.m 空轉轉速r/min 空轉耗氣量m3/min 噪音dB（A） 邊心距mm 方頭尺寸mm 氣管內徑mm 機重kg
BE20 0.4-0.63 ≥490 ≥6000 ≤1.2 ≤118 37 19×19 16 4.2
BE30 0.4-0.63 ≥882 ≥5500 ≤2.4 ≤118 42 19×19 16 5.8
BE42 0.4-0.63 ≥2000 ≥5000 ≤2.5 ≤118 55 25.4×25.4 16 9.5
BE56 0.4-0.63 ≥4500 ≥4500 ≤3.6 ≤118 65 32 x 32 19 18

注意事項：

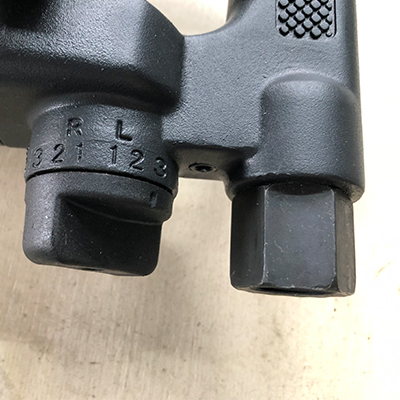

在操作前注意換向開關的位置，以便在操作進氣閥時了解旋轉方向
請務必保證進入扳手氣動馬達的壓縮空氣：最大氣壓為6.0bar的潔凈干燥空氣。否則，可能/不可避免導致傳動系統故障、超速、破裂、輸出扭矩錯誤等危險情形。
確保所有的軟管及其它連接裝置尺寸正確、安裝牢固；切勿使用已損壞的、磨損或老化的空氣軟管及其它連接裝置；建議在供氣線路上安裝一個緊急關閉閥門，并要讓他人了解它的安裝位置。
在操作機器前，務必檢查油杯里是否有足夠的潤滑油，在缺少或沒有潤滑的情況下，會加快氣動馬達葉片磨損速度，導致工具性能降低、維護工作增加。
身體姿態必須保持平衡和穩定，在操作本工具時不要幅度過大。在開啟和操作工具的過程中，請預防和警惕運動中扭矩和力量的突然變化。
如軟管故障或連接斷裂，可在軟管上流安裝一尺寸合適的空氣保險裝置，并在軟管內部不關斷的情況下，通過任何軟管連接使用穩固裝置來防止軟管的擺動。
本工具為帶反作用力臂的扭矩工具，機器產生的巨大扭矩都由反作用力臂吸收，所以，在操作時都必須為反作用力臂尋找足夠強度的支撐點。鑒于安全考慮，在機器工作時，務必遠離反作用力臂的工作范圍，否則，將可能/不可避免的對人身造成巨大的傷害。

BE56氣動扳手包括有外殼、進氣閥、調壓閥、變向閥、轉子和沖擊機構，BE56氣動扳手其特征在于沖擊機構的托架為臥置圓柱桶形，連接套設置于托架桶底的中心孔內，與托架蓋的中心孔一起將扳軸置于托架內，BE56氣動扳手銷軸直接置于沖擊爪上部，通過托架蓋與托架底的銷孔將沖擊爪置于托架內。BE56氣動扳手的沖擊機構具有工藝性好，轉動慣量大，精度高，加工成本低和使用壽命長等優點。BE56氣動扳手本實用新型適用于螺栓或螺母的快速上緊和拆卸。BE56氣動扳手是以壓縮空氣為動力源的高速?zèng)_擊式手持工具。BE56氣動扳手主要有配氣部、發機部、沖擊部三部分組成。BE56氣動扳手發動機轉子與沖擊器之間不經減速而直接用花鍵連接，將轉子的旋轉動能變?yōu)闆_擊能，從而實現快速擰緊或拆卸螺母。
BE56氣動扳手使用注意事項：1.進入風扳機的壓縮空氣應清潔無污,并含有一定的潤滑油。BE56氣動扳手氣管內徑應不小于規定尺寸，并不得過長，以免進入風扳機的氣壓過低，風扳機的正常工作氣壓為0.5Mpa，BE56氣動扳手進入風扳機的氣壓不宜過高，否則易造成過載使機件使用壽命縮短。使用結束后用木塞堵上進氣口，以免污物進入機內。2.BE56氣動扳手使用中如果發現沖擊次數少，或有二次沖擊等現象，應該立即停機檢查。

BE56氣動扳手保養要訣
1.需要有正確的供氣系統。這樣，產品才能更久更好的使用
2.不可以任意的拆除工具中的零件后操作。不僅影響安全而且可能損壞工具
3.工具有故障，不能達到原有功能，不能再繼續使用，要立刻檢查。
4.定期檢查，保養工具，添加潤滑油！
5.使用各式工具，遵照各種安全規定和使用說明書
6.選擇合適的工具去做事情

BE56氣動扳手操作規程
1、操作人員在使用前需熟悉其性能、結構，理解使用說明書內容和相關規范要求，方可使用。
2、操作人員和維修人員應按規定穿戴好緊身衣服，不允許戴首飾、圍巾、領帶，嚴禁手動扳手出氣口指向人。
3、氣動扳手的最大供氣壓不允許超過規定值，在供氣壓力超過工具額定使用壓力時應使用調壓閥。
4、供氣軟管應選用耐壓并有耐油內表面和耐磨外表面的軟管，軟管應牢固的固定于接頭上。并遠離油、熱表面和化學品場所使用。
5、氣動扳手、供氣軟管、接頭、應定期進行安全檢查，發現異常時，要及時進行維修或更換。
6、維修應切斷氣源，更換零部件，應使用原廠品牌件，并不允許改動氣動扳手原結構。
7、套頭沒完全套住螺母，嚴禁按動開關。
8、開機時，應給氣動扳手施加一定的軸向推力，確保工作時螺母套筒不易甩出。
8、套頭聯接必須用特制銷釘聯接并用膠圈密封。
9、禁止帶風（不閉風閥）裝卸氣動扳手套頭和帶風清洗氣動扳手。
10、各種設備未經有關負責人的允許，任何人不準擅自開動或送風。
11、各種設備用完后撥下快速接頭清洗干凈妥善保管。
12、使用時，不要超負荷，不要高速空轉，以防機械過早磨損。
13、使用氣動扳手拆、裝機械螺母作業時，應先行將套筒套入待拆卸螺母，并根據螺母旋轉向要求，輕點開關試動，確認旋轉方向正確。工作時，手應無處氣動扳手的旋轉部件，避免造成工作傷害，切勿魯莽操作，嚴禁重力碰撞。
14、工作完畢，應及時關閉供氣管路閥門，清潔機具，將氣管盤旋放回原位。
