刮板輸送機配件實物圖展示
濟寧卓信機械設備有限公司是山東知名刮板輸送機配件生產廠家，刮板輸送機配件型號規格齊全：30T40T刮板機刮板，刮板輸送機機頭架，機尾架，刮板輸送機鏈輪，高強度圓環鏈 ，刮板輸送機連接環。
刮板輸送機的主要結構和組成的部件基本是相同的，它由機頭、中間部和機尾部等三個部分組成。
此外，還有供推移輸送機用的液壓千斤頂裝置和緊鏈時用的緊鏈器等附屬部件。機頭部由機頭架、電動機、液力耦合器、減速器及鏈輪等件組成。中部由過渡槽、中部槽、鏈條和刮板等件組成。機尾部是供刮板鏈返回的裝置。重型刮板輸送機的機尾與機頭一樣，也設有動力傳動裝置，從安設的位置來區分叫上機頭與下機頭。
刮板輸送機可用于水平運輸，亦可用于傾斜運輸。沿傾斜向上運輸時，煤層傾角不得超過25°，向下運輸時，傾角不得超過20°，當煤層傾角較大時，應安裝防滑裝置�？蓮澢伟遢斔蜋C(jī)允許在水平和垂直方向作2°～4°的彎曲。
刮板輸送機的工作原理是，將敞開的溜槽，作為煤炭、矸石或物料等的承受件，將刮板固定在鏈條上（組成刮板鏈），作為牽引構件。當機頭傳動部啟動后，帶動機頭軸上的鏈輪旋轉，使刮板鏈循環運行帶動物料沿著溜槽移動，直至到機頭部卸載。刮板鏈繞過鏈輪作無級閉合循環運行，完成物料的輸送。
根據需求，客戶可以選擇適合的采購，銷售電話：15653705058 張經理 微信同號

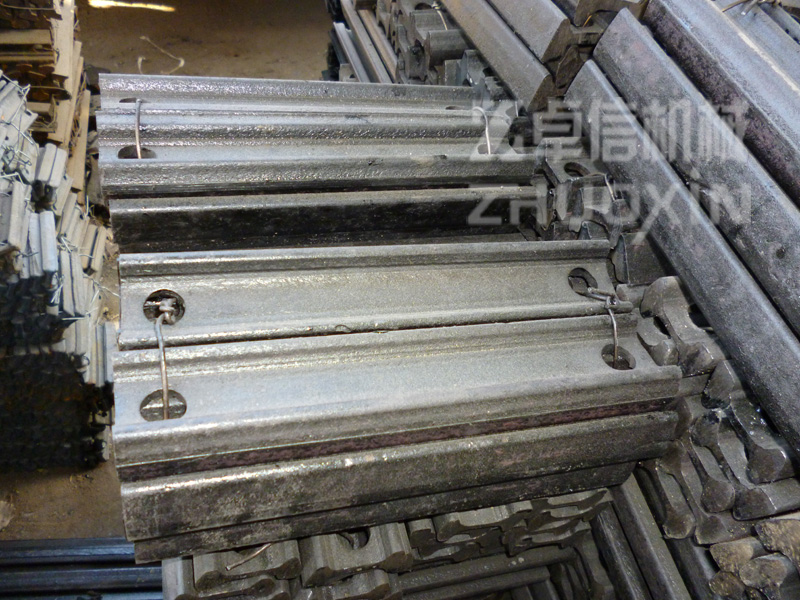

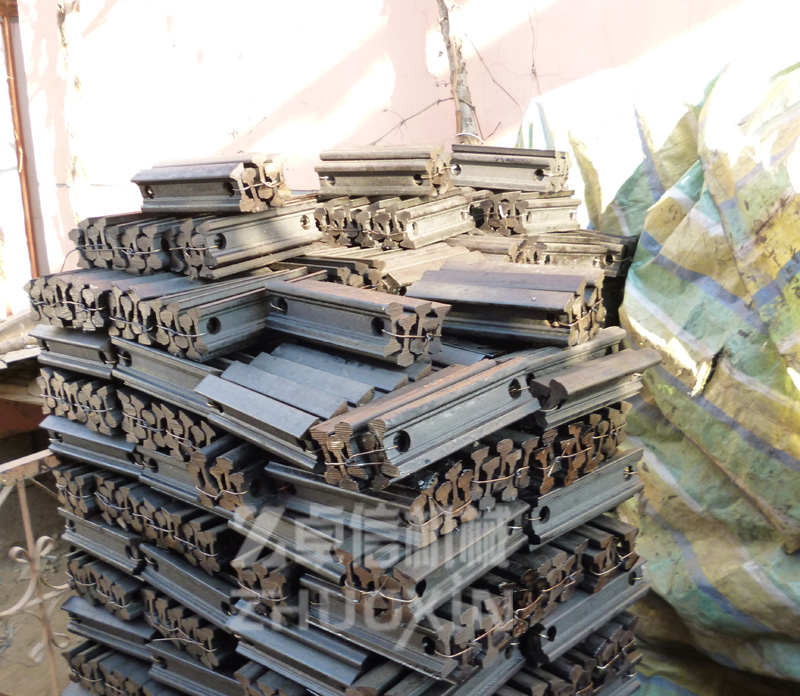

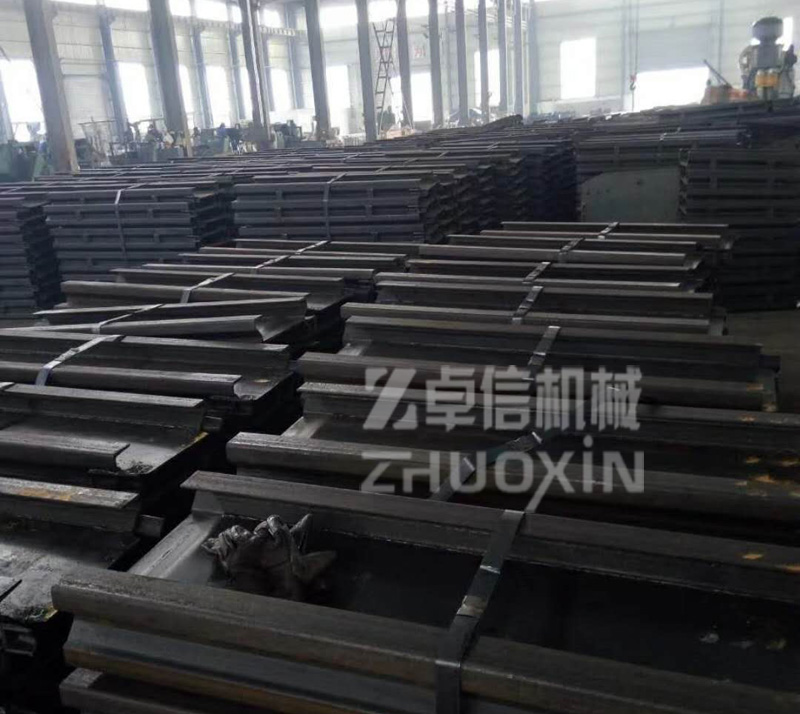

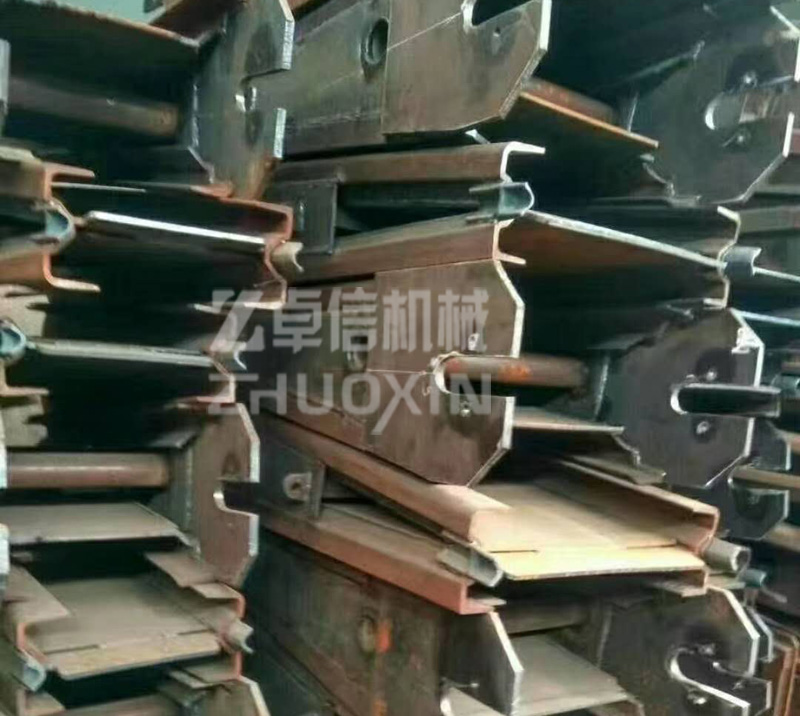

刮板輸送機刮板
品名： 刮板機刮板
規格： 5# 、6.5#
材質： M540 M510
產品描述： 執行標準:GB/T3414-94 , 0.332m或0.444m倍尺.
刮板機刮板專用刮板輸送機。礦用鋼材，材質：M540。長度：8m。
刮板機刮板本實用新型涉及一種礦井用刮板機刮板壓條，刮板機刮板是通過多次淬火模鍛成型，刮板機刮板并且是壓條與三個螺栓一體鍛壓成型。刮板機刮板新型的受力程度和抗拉強度高，過煤量大，成本低。刮板輸送機可以達到與鏈條與壓板同壽命，刮板機刮板在生產中大大提高生產效益。
可根據客戶要求定做,各種規格長度,牛角刮板羊角刮板,各種長度鏈條，均可定做
刮板輸送機機頭架
一般情況頭架為傳動滾滾筒的架子，頭架主要有四種典型布置形式，通稱機架，多數情況頭架要比尾架用料大，若架子要是螺拉的，那肯定是尾架。
機尾由機尾架和機尾軸等組成，機尾架全長1400mm，高346mm。機尾架與中部槽的聯接端槽幫鋼上緣焊有耐磨合金塊，從而提高了機尾架的使用壽命，機尾架兩側的柱腳供支撐固定機尾葉使用。機尾軸安裝在機尾架上，由導向鏈輪，套筒軸、定位套、軸承座、墊封和二套3613軸承組成。機尾軸的導向輪采用鏈齒或滾筒結構，兩者均能保證鑼環在其上正確嚙合，減少運轉事故。
（1）框架無明顯變形和開焊；
（2）機頭架左右高度差小于5mm；
（3）卸載臂完整無損，牢固可靠；
（4）固定架全長偏差不超過20mm；
（5）運行軌道：轉載機運行軌道平直無變形，長度上的彎曲不得超過全長5‰，接頭處高差小于2mm，左右偏差小于3mm；貯帶倉活動小車軌道平直無變形，長度彎曲不超3mm，接頭處高差小于2mm，左右偏差小于1mm，輪沿與軌道間隙小于5mm；
（6）活動小車無變形，滾輪轉動靈活，四個滾輪與軌道接合應在同水平，高差小于2mm；牽引絞車符合有關規定；
（7）上下托輥齊全，無損壞、轉動靈活，潤滑良好，緩沖托輥膠皮磨損不得超過原厚度的1/2。
刮板輸送機相關配件

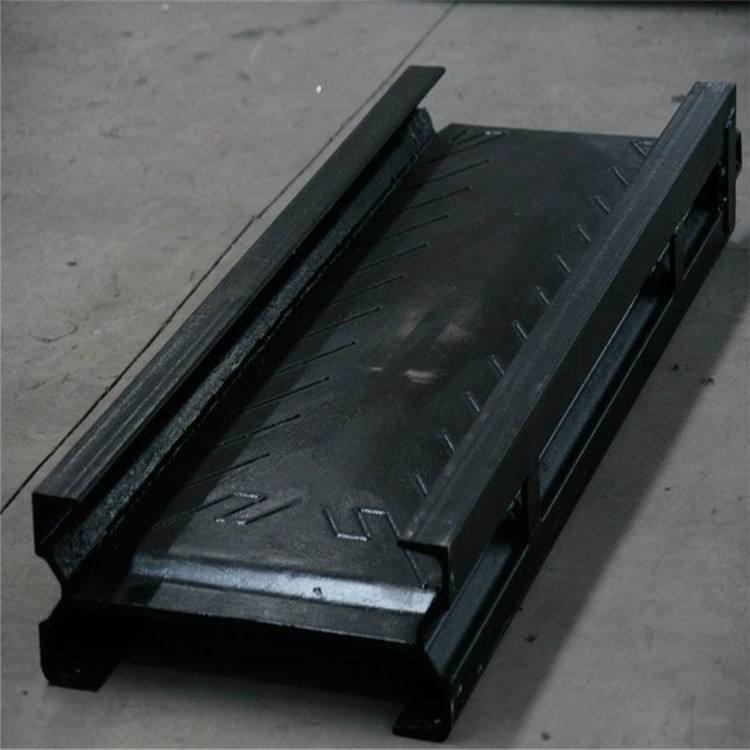

品名：機尾架
規格：SGW-40T、SGB420/22-30
用途：刮板輸送機機尾的主要配件，焊接牢固，外型尺寸準確，機尾架承接各種尺寸的加工。
SGB620/40T刮板輸送機的相鄰中部槽在水平、垂直面內可有限度折曲的叫可彎曲刮板輸送機。機尾架其中機身在工作面和運輸巷道交匯處呈90度彎曲設置的工作面輸送機叫“拐角刮板輸送機”。
SGB620/40T刮板輸送機在當前采煤工作面內，刮板輸送機的作用不僅是運送煤和物料，機尾架而且還是采煤機的運行軌道，因此它成為現代化采煤工藝中不可缺少的主要設備。刮板輸送機能保持連續運轉，生產就能正常進行。否則，整個采煤工作面就會呈現停產狀態，使整個生產中斷。機尾架用刮板鏈牽引，在槽內運送散料的輸送機叫刮板輸送機。
SGB620/40T刮板輸送機是由哪些部件組成
各種類型的刮板輸送機的主要結構和組成的部件基本是相同的，它由機頭、中間部和機尾部等三個部分組成。
此外，還有供推移輸送機用的液壓千斤頂裝置和緊鏈時用的緊鏈器等附屬部件。機頭部由機頭架、電動機、液力偶合器、減速器及鏈輪等件組成。中部由過渡槽、中部槽、鏈條和刮板等件組成。
機尾部是供刮板鏈返回的裝置。重型刮板輸送機的機尾與機頭一樣，也設有動力傳動裝置，從安設的位置來區分叫上機頭與下機頭。
40T刮板機機尾架30T刮板機機尾架
機尾架用途：刮板輸送機機尾的主要配件，焊接牢固，外型尺寸準確。SGB620/40T刮板輸送機的相鄰中部槽在水平、垂直面內可有限度折曲的叫可彎曲刮板輸送機。其中機身在工作面和運輸巷道交匯處呈90度彎曲設置的工作面輸送機叫“拐角刮板輸送機”。SGB620/40T刮板輸送機在當前采煤工作面內，刮板輸送機的作用不僅是運送煤和物料，SGW-40T機頭架而且還是采煤機的運行軌道，因此它成為現代化采煤工藝中不可缺少的主要設備。刮板輸送機能保持連續運轉，生產就能正常進行。否則，整個采煤工作面就會呈現停產狀態，使整個生產中斷。150機尾架機尾架是一整體焊接構件，由側板、底板等零件組焊而成，其側面分別用以固定減速器和盲軸總成，尾端與過渡槽連接。傳動鏈輪軸線孔即為安裝減速器或盲軸的定位孔。機尾架兩側板上緣有供插掛鏈鉤的孔。每一側板上有一個用來安裝減速器的φ200和6個φ26孔。Φ26孔是為安裝減速器與機尾架聯接螺栓的用孔。機尾架上裝有可拆卸的固定架、拔鏈器

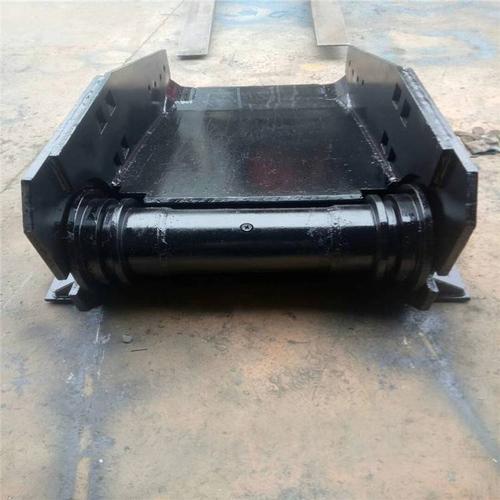

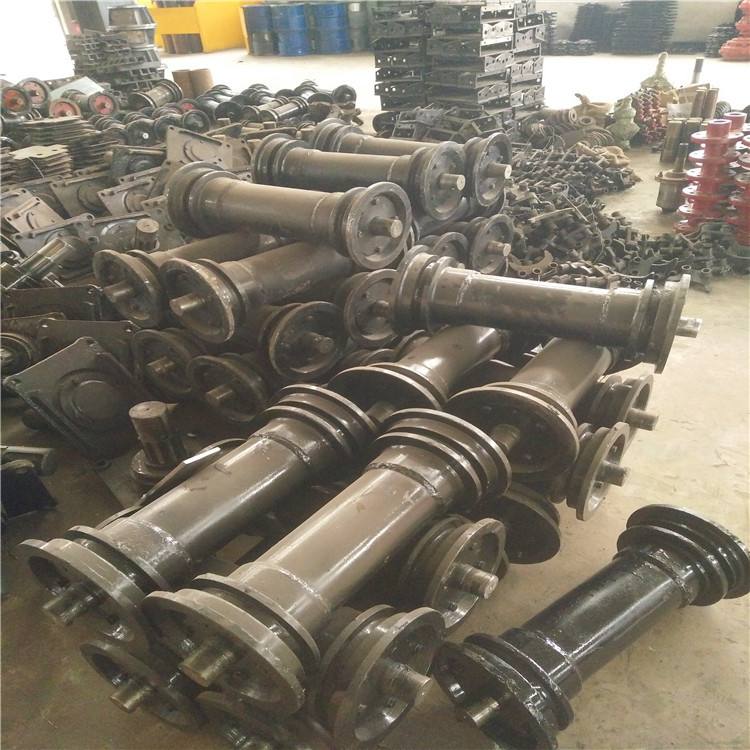

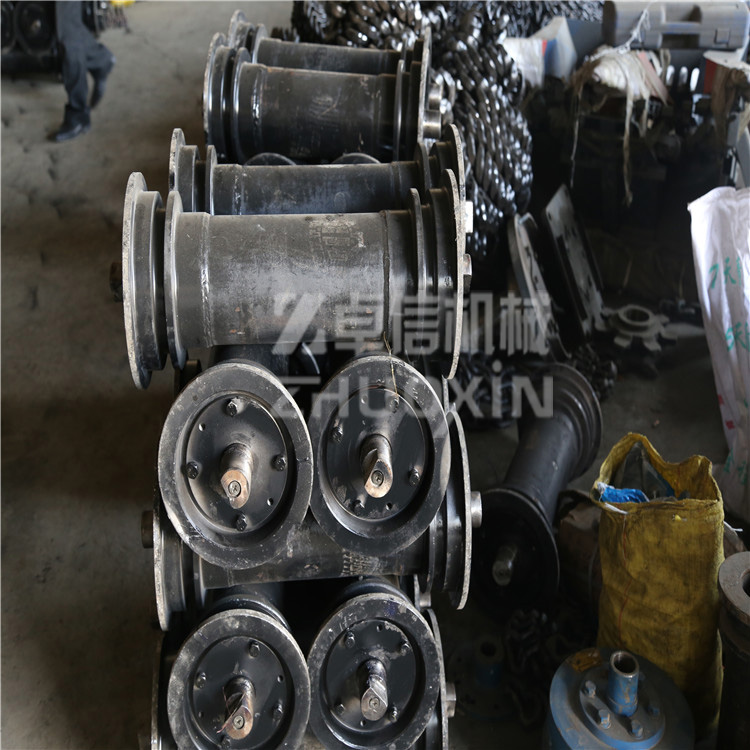

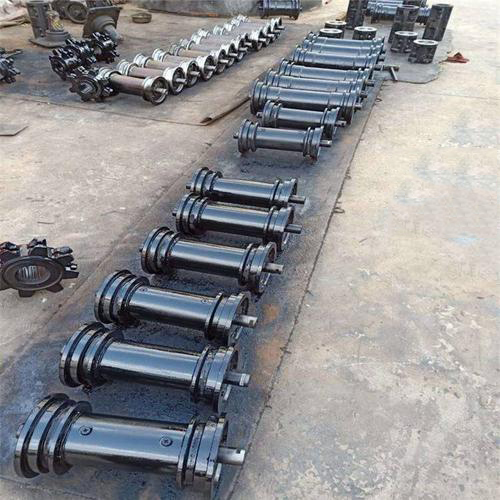

刮板輸送機機尾架滾筒
刮板機機尾滾筒，它包括擋板、緊定螺釘、密封圈、軸瓦、軸套、滾筒體和軸，其特征在于：靠近軸的軸身，在軸兩頭的軸頸上，對稱裝配有軸套，軸瓦套裝在軸套的外周；靠近軸套在軸的軸頸上，裝有密封圈，擋板的一端面，緊靠滾筒體和軸瓦緊壓在密封圈上，有數量大于等于１的緊定螺釘，把擋板與滾筒體連成一體。這種刮板機機尾滾筒承載能力大，耐沖擊，結構簡單，便于維修，能適用于多水、多塵的工作環境，使用壽命長，有極大推廣價值。滾筒最粗出直徑為250mm,長度500mm,單重69kg,這種滾筒結構簡單，易安裝。防止發生飄鏈現象。

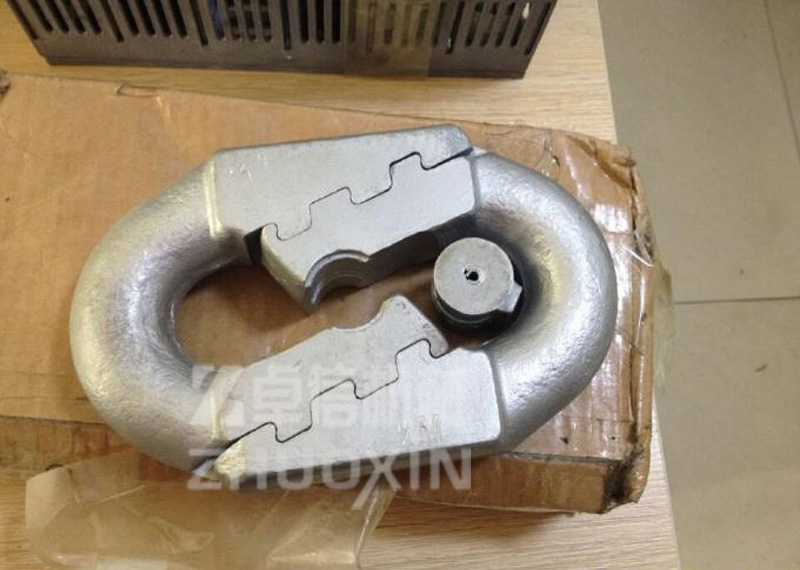

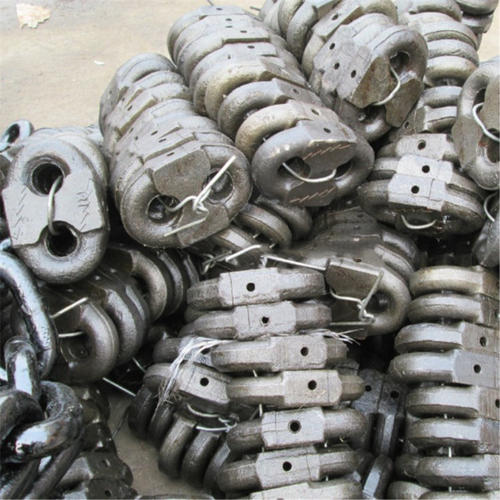

馬蹄環又叫礦用開口式連接環，因它的形狀和馬的蹄印非常接近，故而得名馬蹄環！
礦用開口式連接環適用于煤礦井下邊雙刮板輸送機和轉載機,與礦用高強度圓環鏈、刮板相連接使用。
馬蹄環用在刮板機上，配合圓連環和刮板使用，起連接的作用，結構簡單。
刮板機連接環主要參數
規格型號 節距 破段負荷（KN）
Φ14×50（30） 50 ≥170
Φ18×64（40T） 64 ≥290
Φ22×86 86 ≥550
刮板機連接環產品特點
1、與刮板輸送機鏈輪及其它配件要尺寸相符，做到精準的吻合。
2、要選擇相對應的鏈條質量等級。
3、根據工況條件可選擇防腐型圓環鏈條。根據部分煤礦井下腐蝕性水的情況，選用基本不受外界環境侵蝕的防腐型圓環鏈條。
4、是盡量避免外傷，鏈條的最弱一環決定全部鏈條的質量，在托運移動過程中，要按要求包裝，到場地后也要注意不要使鏈條表面有刮傷。

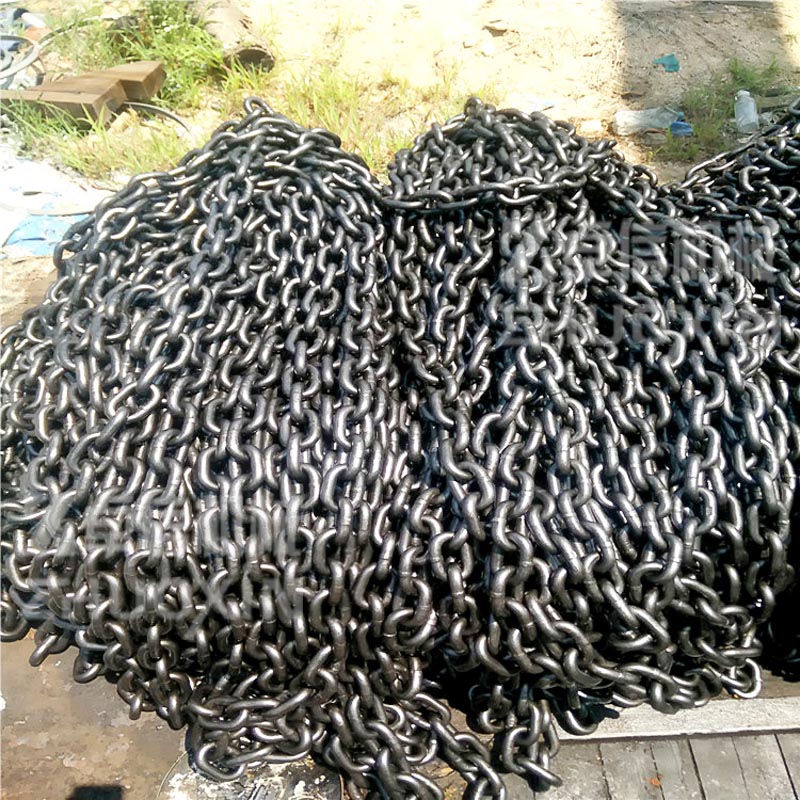

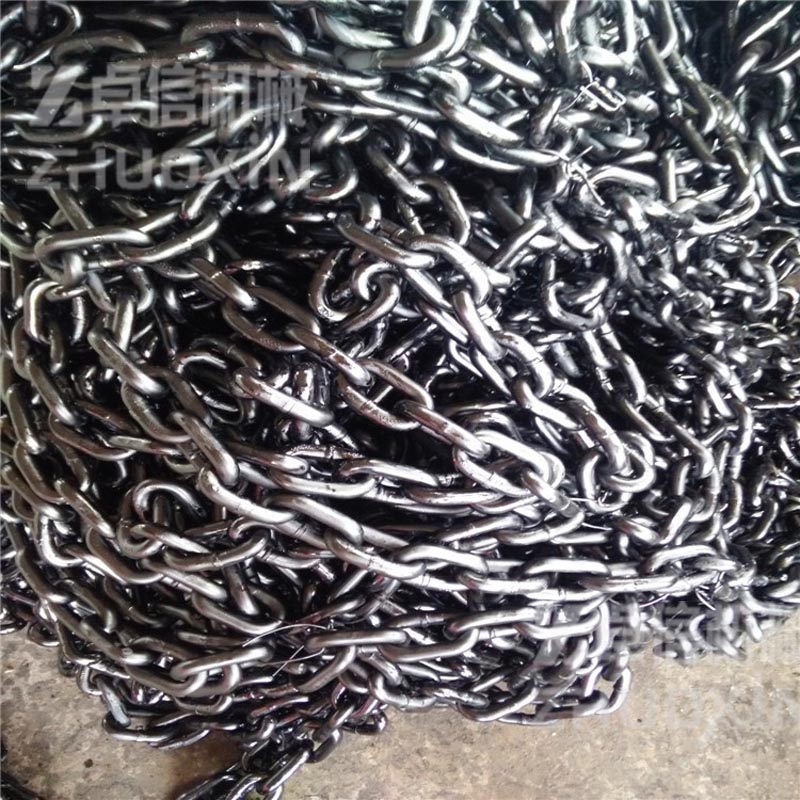

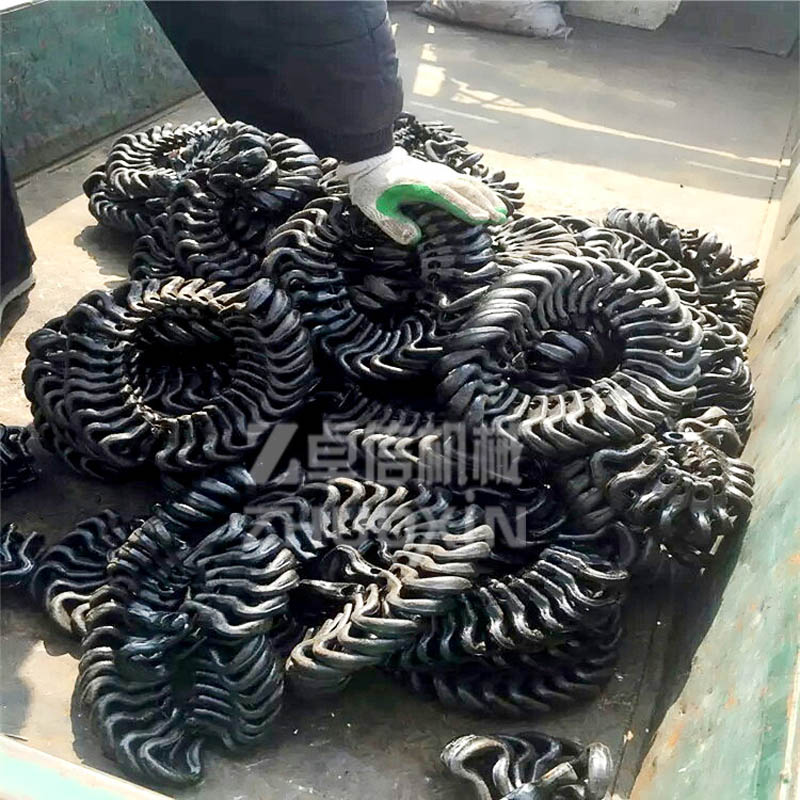

在刮板輸送機實際運行中，通過刮板機鏈條和刮板形成的循環結構，實現對于物料的持續性平穩輸送,刮板機鏈條，也被稱為高強度圓環鏈，在輸送過程中直接承受牽引力作用，是推進物料輸送的直接動力來源，刮板機鏈條不僅要承受牽引力的巨大作用，還長期與物料直接接觸，承受物料和外部環境的侵蝕。 |

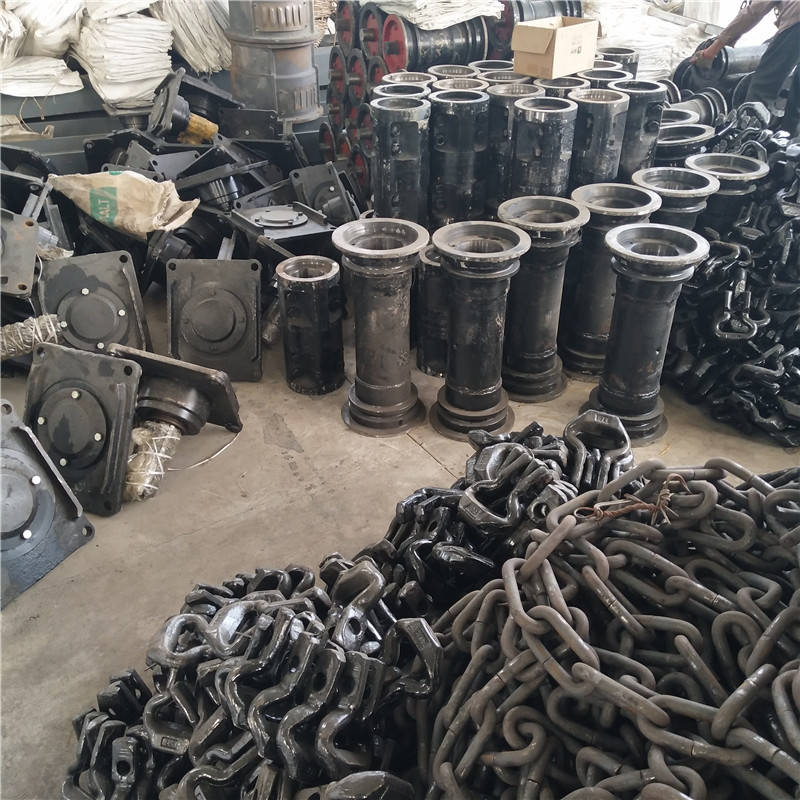

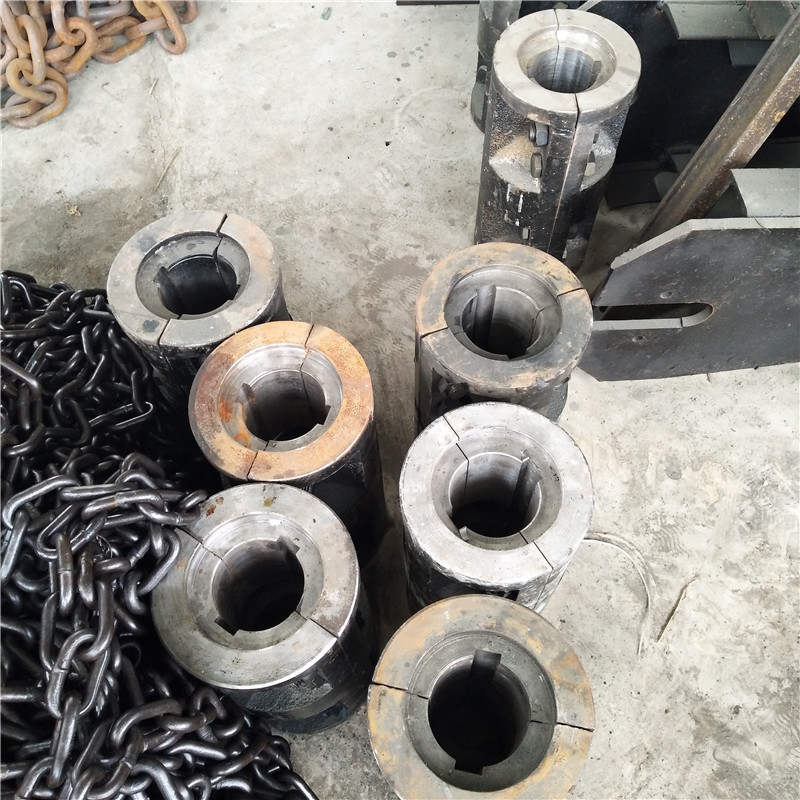

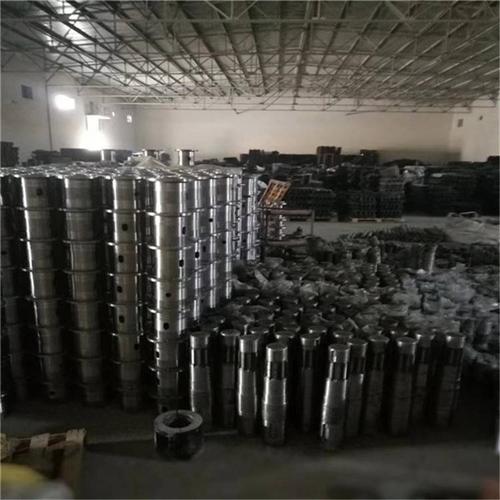

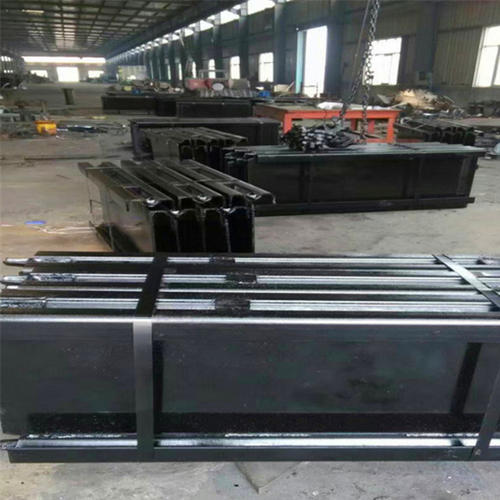

刮板輸送機配件展示
濟寧市卓信機械設備有限公司（原濟寧卓信工礦機械廠），是一家專業生產刮板輸送機配件、刮板輸送機刮板、刮板機機頭架、刮板機機尾架、刮板輸送機滾筒、刮板機鏈條、刮板機連接環、各種液壓設備及礦山施工設備的綜合性公司，產品一上市就得到廣大用戶的支持和青睞，是眾多煤礦供貨商首選，現產品已銷往全國各地及東南亞，為讓用戶降低成本費用，把這些質優價廉的產品提供給廣大用戶。公司產品廣泛應用于煤炭，石油，冶金，電力，化工，機械等行業，并以優良的產品質量，熱情的售后服務，合理的銷售價格，贏得用戶的信賴和贊譽。公司秉承“為客戶提供便利服務，為員工創造發展機會”的經營理念及“進取不懈，成功盡享”的企業精神。熱忱歡迎國內外各界新老朋友前來洽談貿易，共創大業，共鑄輝煌。
我公司生產的煤礦設備不僅具有國內外領先的技術水平，更有良好的售后服務和優質的解決方案。 竭誠為煤礦生產者、建設者服務是我們的職責和愿望。
熱誠歡迎新老客戶來我公司參觀考察，洽談業務！
銷售熱線：15653705058 張經理 微信同號
