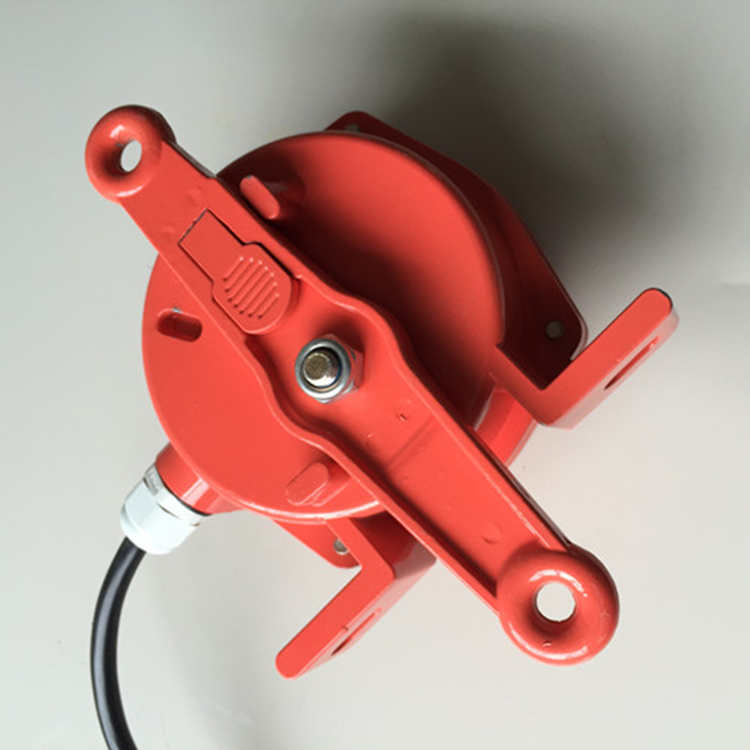

BKLT2-I、BKLT2-II防爆雙向拉繩開關
一、用途： 防爆雙向拉繩開關是用于膠帶運輸機場緊急事故停機的一種保護裝置。當緊急事故發生時，在現場任意處啟動拉繩開關，均可發出停機信號。
二、 使用條件：（工作環境） 環境溫度：-40℃∽+60℃。
相對濕度：不大于90%。大氣壓力：80∽110kpa。 海拔高度：不超過2000M。
使用壽命：開關動作1萬次。
絕緣電壓：AC1000V試驗1分鐘。
三、 主要技術指標：
型號 觸 點容 量 觸點數量 動作力 復位形式 工作行程 極限行程 防護等級 重量
常開 常閉
BKLT2-I ≤380V≤3A 1 1 12±2 自動復位 15±2mm 20±2mm IP55 2.5
BKLT2-II ≤380V≤3A 1 1 12±2 手動復位 15±2mm 20±2mm IP55 2.7
BHFKLT2-I ≤380V≤3A 1 1 12±2 自動復位 15±2mm 20±2mm IP65 2.5
BHFKLT2-II ≤380V≤3A 1 1 12±2 手動復位 15±2mm 20±2mm IP65 2.7
四、 工作原理及結構特征： 本機采用轉動式凸輪結構，當拉動拉繩開關的任意一側或同時拉動兩側繩索時，均可驅動凸輪，使開關動作轉換，同時發出停機信號。BKLT2-I型防爆雙向拉繩開關采用自動復位方式。BKLT2-II型防爆雙向拉繩開關采用手動復位方式。（即當故障排除后）操作者須拉出復位桿，方能使本機恢復正常工作狀態。
五、 安裝方法
（一） 安裝步驟及安裝方法:
1． 確定安裝位置：防爆拉繩開關應安裝在人行過道一側，沿線布置。每臺拉繩開關之間距離以30米左右為宜。如120m長皮帶機安裝2臺為宜，其高度可參照安裝示意圖以便于現場工作人員使用為準。
2． 安裝位置確定后，將安裝支架固定在膠帶機架上，安裝支架配有2-Φ12固定孔，用戶可用M10×25螺栓固定在支架上。
3． 將拉繩開關用M10×30螺栓固定在支架上。
4． 將鋼絲繩托環焊接在膠帶機機架上，每隔3米安裝一個，然后將鋼絲繩放在托環上。
5． 將Φ4mm左右的鋼絲繩分別系在開關兩側的拉環上，然后用Φ5扎頭固定。
6． 將整條鋼絲繩兩端用扎頭緊固在調正螺栓上，然后旋動螺栓進行調正，以保證鋼絲繩松緊程度適宜為準。
（二） 接線：本系列防爆拉繩開關采用三點式信號開關，均引出一條1米長的三芯橡套電纜線。其中線號：1、2為常閉接點，1、3為常開接點。
（三） 注意事項：
1． 對坡度的膠帶機應適當縮短繩索長度。
2． 安裝后保證拉繩松緊適宜，以保證開關可靠復位。
六、訂貨須知：
我廠備有拉繩開關裝配件、鋼絲繩、覆塑鋼絲繩，歡迎選購。
對本產品開關結點形式、開關量有特殊要求，請電議，我方可另行設計制作。
