三環鏈

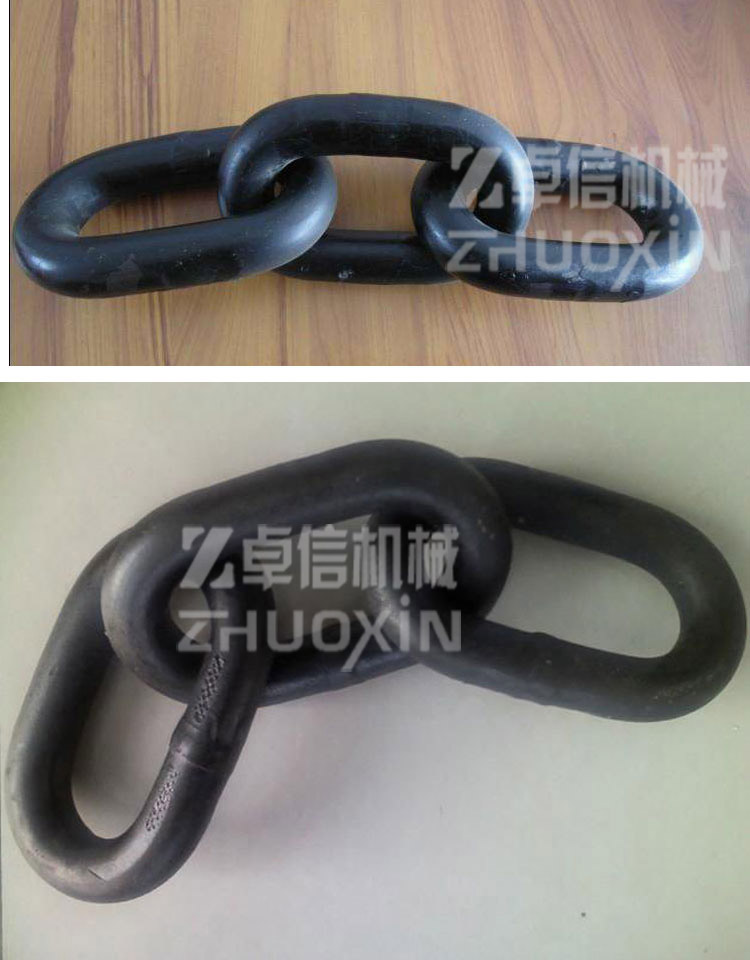

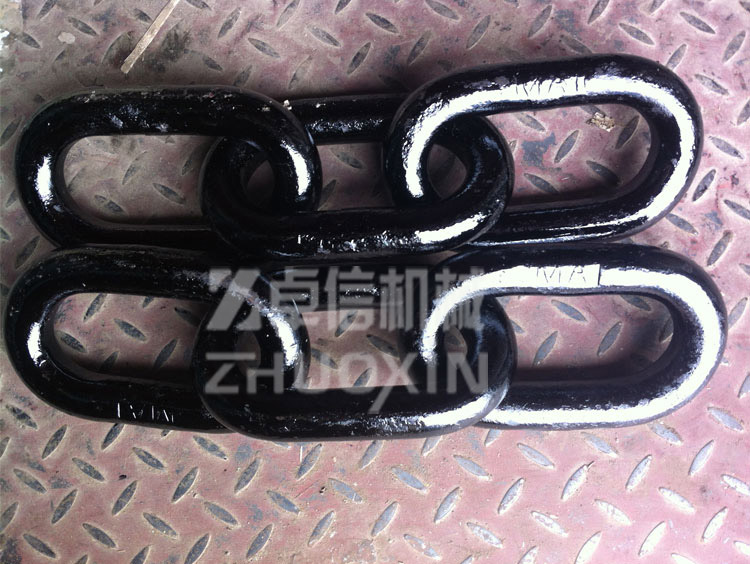

礦車三環鏈本發明涉及一種整鍛三環鏈的制造工藝，礦車三環鏈是將優質鋼材經六火次鍛造：礦車三環鏈第一火次：鐓粗、拔方、壓扁、壓初型、鍛悶端環、大雙刃剁中環、小雙刃剁邊環、點沖沖孔、沖邊殘料、分開鏈環；礦車三環鏈第二火次：去中、端環余料，檢查飛邊去毛刺；第三火次：鍛悶端半環，去內外環飛邊毛刺；第四火次：鍛悶全端環，去內外飛邊，檢查去毛刺；第五火次：鍛悶中間環，去內外飛邊，檢查去毛刺；第六火次：精鍛三環，去各環內毛邊，去各環外飛邊，檢查去毛刺；礦車三環鏈工藝與焊接工藝比較，各項技術指標明顯優于焊接鏈，整鍛三環鏈的纖維組織連續性能好，檢測結果表明，其抗沖擊、拉伸、彎曲性能均高于標準要求，產品性能安全可靠。

礦車三環鏈產品選用優質材料經模鍛成型，中環經特殊焊接工藝加工、鍛壓，并嚴格進行 表面探傷檢查，確保該產品的使用安全性，礦車三環鏈產品適用于礦井煤礦、礦車三環鏈、礦石等各種 物質的運輸?shù)V車連接，礦車三環鏈本產品經國家安全檢測中心撫順煤礦煤礦安全檢驗所定期 檢驗為合格產品。三環鏈是由一塊材料經九次鍛造而成。礦車三環鏈適用于運輸煤炭、矸石、物料等各類礦車和林業木材運輸聯接，在符合《煤礦保安規程》的前提下也適用于礦山人的聯接。

應用：礦車連接       材料：優質合金鋼

制造標準：ISO、DIN、BS、GB、MT等標準

強度等級：C級，B級

安全保證：驗證載荷為2倍工作載荷

代號、尺寸和機械性能

規格 寬度 圓弧半徑 重量 試驗負荷 最大實驗伸長率 最小破段負荷 最小破段伸長率

最小內寬 最大外寬

22×105 40 87 41 2.9 70 2 370 15

26×118 46 102 48 4.6 100 2 520 15

28×120 48 108 51 6.7 110 2 610 15

30×120 48 112 53 7.8 120 2 670 15

30×130 55 119 56.5 6.9 120 2 670 15

32×140 58 126 60 9.9 140 2 790 15

34×147 64 136 65 10.1 160 2 890 15

38×145 80 160 77 13.65 200 2 1110 15

三環鏈臥式拉力試驗機技術要求

一、鍛打三環鏈用途及功能

本三環鏈臥式拉力試驗機主要用于1T礦車竄車連接時的連接環、鏈、插銷、車體及碰頭等構件的拉伸性能試驗，測定其力學性能參數、特征值。

二、鍛打三環鏈 試驗機主要結構

主要由：主機（加載框架）、液壓源、測控系統等組成。主機采用臥式框架結構，通過液壓方式施加試驗力。

三、鍛打三環鏈技術參數

1、大試驗力: 500kN

2、試驗力范圍：100 kN—500 kN

3、量 程：全程不分檔（等效五檔）

4、試驗力示值誤差：優于±1%、

5、試驗力控制精度：±1%

6、活塞大行程：（500kN） 0-500mm

7、活塞移動速度：500mm/min

8、位移測量范圍：(500kN) 0-500mm

9、位移測量精確度：±0.1mm

10、位移控制精確度：±1%

11、拉伸空間(不包括活塞行程)： 橫梁移動調節

鋼絲繩接頭中心距離 26000mm

12、油源流量： 63升/min

13、竄車數量不少于5個車

14、配套設備要有產品合格證。

鍛打三環鏈售后服務及交付說明

1、鍛打三環鏈性價比說明：

同產品質量條件下，我公司不以降低性能、更改產品零部件為代價，給出最低最實在的價格。（可根據客戶要求進行產品的生產配置）

2、鍛打三環鏈交貨說明：

按供貨期交貨，若有特殊情況，需提前交貨的，我公司在有限的范圍內將會組織人員加大生產力度、實行生產，安裝，調試，包裝等工藝，力求滿足貴公司要求.

3.鍛打三環鏈售后服務范圍：

產品保修期為1年，在保修期內產品屬質量問題的我公司給予最快捷的維修，無任何費用，在保修期外需要更換零部件的，我公司只收取成本.

   山東卓信機械（官網http://www.jnzhuoxin.com）秉承山東人的豪爽與實誠，誠邀各位專家、領導來我公司考察、指導、賜教并期盼與您真誠合作，“追求卓越”永遠是我們的主題，我們將勵精圖治，再創高效，力爭以先進的技術，優良的產品質量，為煤礦企業提供多方位的服務。
