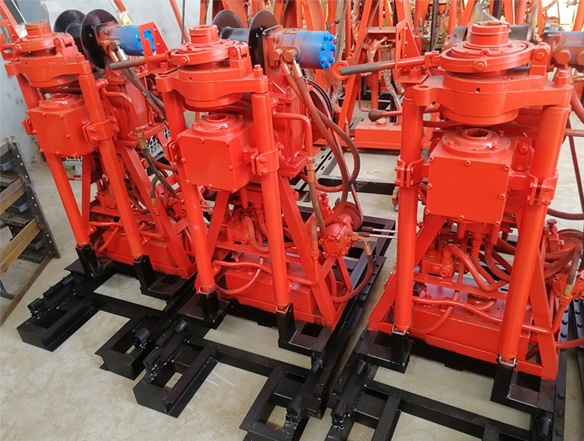

YQZ-30型液壓輕便鉆機

一、YQZ-30型液壓輕便鉆機簡介

　　YQZ-30型液壓輕便鉆機是一款小型輕便油壓給進的鉆探機械，主要用于普查勘探、地球物理勘探、道路和建筑以及打爆孔等鉆進工程，淺層石油、天然氣及地下水鉆探，并可用于堤壩注漿和坑道通風、排水等工程鉆探。YQZ-30型液壓輕便鉆機額定鉆孔深度30米，開孔直徑允許為89mm，終孔直徑為75mm。

 二、YQZ-30型液壓輕便鉆機特點

　　1.具有油壓自動給進機構、鉆進效率高。

　　2.采用上球卡夾持機構，可實行不停機倒桿。

　　3.手柄集中、操作方便、安全可靠。

　　4.結構緊湊，占用場地面積小。

　　5.鉆機回轉器和變速箱的外殼采用鋁合金材質，減輕了機身重量。

　　6.分解性強，便于搬遷，適合于丘陵地帶、山區等復雜地形工作。

 三、YQZ-30型液壓輕便鉆機參數

主機

鉆進深度30m鉆桿直徑42mm

開孔直徑91-110mm終孔直徑75 mm

鉆機重量198kg(不含動力)鉆機尺寸1400*600*1055mm

卷揚機

最大提升力4kn卷筒直徑90mm

鋼絲繩直徑8mm鋼絲繩容量18m

抱閘直徑200mm閘帶寬度35mm

立軸

立軸轉速136/338/578r/min立軸行程400mm

立軸最大壓力8kn立軸起重力10kn

油泵

油泵型號YBC20/125額定壓力12.5Mpa

油泵流量20ml/r額定轉速1500r/min

動力

柴油機R180冷卻方式水冷

額定功率5.67KW額定轉速2600r/min

四、YQZ-30型液壓輕便鉆機配置清單

序號名稱規格單位數量

1鉆機主機（含動力）YQZ-30臺1

2鉆桿（含鎖接）Φ42米30

3腦袋接手57/57個2

4腦袋Φ89*57個1

5開孔管Φ89根1

6合金鉆頭Φ91個1

7腦袋Φ73個1

8巖心管Φ73根1

9金剛石鉆頭Φ75個1

10水泵柴油機動力套1

11塔架3m套1

12鋼絲繩10mm米20

13繩卡 個4

14U形環 個1

15扁方主桿2米/根根1

16主桿變徑 個1

17水龍頭 個1

18提引器 個1

19墊叉57把1

20扳叉57把1

21牙鉗24把1

22自由鉗73/89把2

YQZ-30型液壓輕便鉆機的使用說明

YQZ-30型液壓輕便鉆機在很大程度上取決于鉆機應用的場合和鉆機工作效率的要求，不同型號的鉆機在選用鉆機鉆頭方面要有側重點，不能一概而論，選擇好的不如選擇合適的，只有將鉆機鉆頭應用的得當才能更加體現出鉆機的優勢。

YQZ-30型液壓輕便鉆機中重要的是鉆頭的選擇，作為直接工作部分，鉆頭質量和材質的選擇非常重要，鉆頭型號有很多，根據鉆機的使用場合的不同，鉆頭又分為很多種類。金剛石復合片鉆頭采用自主研發的高性能PDC復合片作為切削齒。由于國產PDC片的磨耗比等較低，長期以來高性能復合片主要依賴進口。

YQZ-30型液壓輕便鉆機的使用說明

根據YQZ-30型液壓輕便鉆機特點，金剛石復合片鉆頭并將抗沖擊性好的錐形齒、球形齒和高耐磨的平面齒組合裝配，優化了機械性能，金剛石復合片鉆頭對硬巖層的抗沖擊能力。YQZ-30型液壓輕便鉆機是一種主要適用于山嶺、交通和能源不便地區的小型輕便化取樣鉆孔設備。采用該鉆機取樣可代替?zhèn)鹘y(tǒng)的人工挖掘、槽探和井探等取樣。它不僅能加快取樣工作速度，而且能大量減少植被的破壞，保護環境。是區域地質填圖、物化探取樣、古地磁取樣、地質災害預防等淺層地質勘查工作中不可缺少的技術手段。YQZ-30型液壓輕便鉆機（淺層取樣）巖芯鉆機是世界上輕便的回轉式巖芯鉆探機，全部鉆探設備可單人背負工作，大鉆探深度可達23米，重量僅為18kg，鉆探成本低應用范圍廣。
