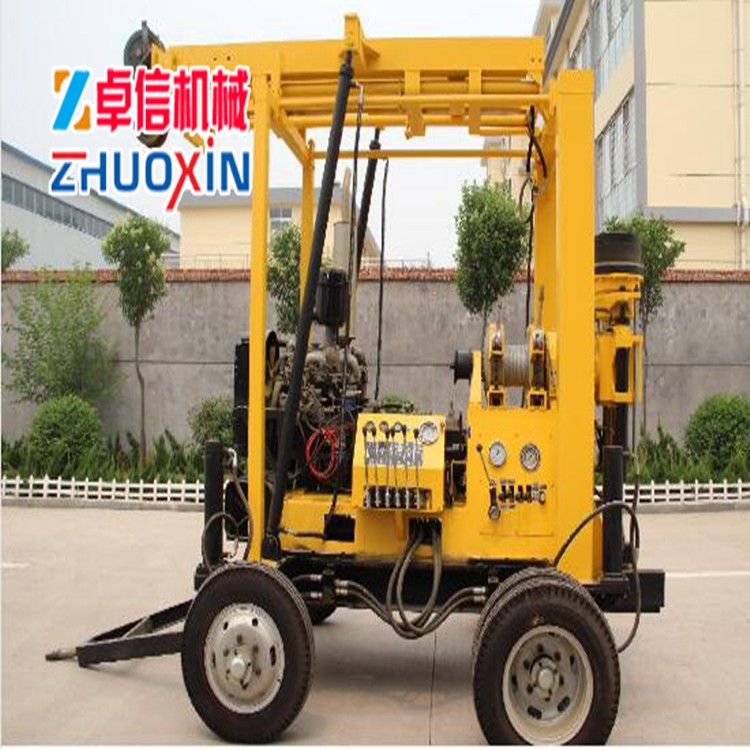

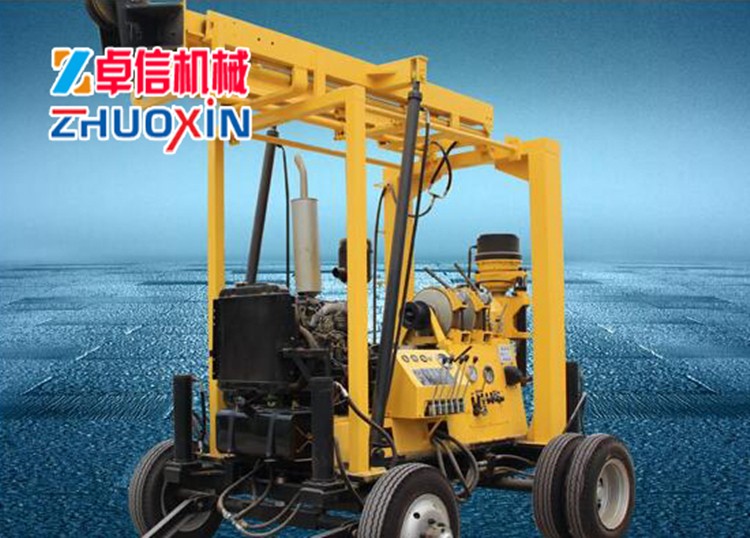

XYX-3行走式水井鉆機裝有輪式行走機構及液壓油缸支柱，整機搬遷方便，便于鉆機的水平調整，起、落塔為液壓操作，方便可靠。
★XYX-3行走式水井鉆機裝有輪式行走機構及液壓油缸支柱，整機搬遷方便，便于鉆機的水平調整，起、落塔為液壓操作，方便可靠。
★XYX-3行走式水井鉆機裝機功率大，具有2檔反轉速度，便于處理事故。
★操縱手柄集中，布局合理緊湊，操作簡便，靈活可靠。
★XYX-3行走式水井鉆機具有常閉式液壓卡盤，操縱方便靈活。
★可實現立軸和卷揚機的獨立操作。
★立軸通孔直徑大，可換用大六方主動鉆桿。
XYX-3行走式水井鉆機參數
整機參數
鉆孔深度 600m
鉆孔直徑 75-325mm
開孔直徑 300mm
終孔直徑 75mm
鉆桿 Φ60
鉆孔傾角 90°--65°
立軸
立軸正轉速度 32-1057r/min
立軸反轉速度 29-137r/min
立軸行程 600mm
立軸內孔直徑 96mm
立軸提升能力 60kN
主卷揚
單繩提升速度 0.5-1.9m/s
鋼絲繩直徑 12.5mm
單繩提升能力 30kN
卷筒直徑 300mm
卷筒容量 65m
泥漿泵(選配)
臥式三缸BW-250型泥漿泵 BW-250 mud pump
排量 250L/min
工作壓力 80kgcm2
進水管直徑 76mm
出水管直徑 51mm
齒輪泵
雙聯齒輪油泵 CBF-F63/25
前排量壓力 63ml/r 20Mpa
后排量壓力 25ml/r 20Mpa
鉆機動力
柴油機 云內YN27/功率39kw/2400rpm
電機 Y180L-4/22kW/1470rpm
重量尺寸
鉆機重量 3600KG
外形尺寸 2900x2560x3300mm
XYX-3行走式水井鉆機穩定性特性無噪音性具備哪些優越性
XYX-3行走式水井鉆機的虎鉗坐落鉆機的前部，由前、后虎鉗構成。前、后虎鉗都可由液壓油缸徑向推進卡瓦來夾持鉆桿，且后虎鉗能夠在液壓油缸的效果下與前虎鉗發生相對旋轉，前后合作以便鉆桿拆卸。悉數虎鉗是裝在起浮支撐座上，以保護虎鉗在鉆桿裝卸時免受沖擊。運用土壓平衡原理進行矩形斷面的地道施工,可用于締造過街地道、高速公路穿越、地鐵車站、地鐵、海底地道以及在鬧市區、古文物保護區、植被保護區等不適宜進行開挖的市政給排水、電力、電訊、石油、天然氣等管線的鋪設等。對原有的各類地下管線，道路交通、水運以及地上的各類修建無影響。施工時無噪音、無環境污染。經過程序操控器及各類傳感器等,隨時監測施工情況,使悉數施工過程處于受控狀況，然后有用操控矩形地道頂進軸線、轉角偏差及地上沉降。
XYX-3行走式水井鉆機是在不開挖地外表的條件下，鋪設多種地下公用設施(管道、電纜等)的一種施工機械。XYX-3行走式水井鉆機被廣泛應用于供水、電力、電訊、天然氣、煤氣、石油等管線鋪設施工中，它適用于沙土、粘土、卵石等地況。
1、選用大流量泥漿泵，更合適實踐工程施工。
2、雙手柄自定位式操作手柄，操作簡略，操作者勞動強度低。
3、液壓管路匹合作理，體系壓力丟失小。
4、主動錨固，錨固堅實有力。
5、悉數選用國產件（除液壓鎖外），備件足夠，運用及保護成本低。
6、發起機動力足夠，徹底滿意工程需求。
7、虎鉗夾持力大，夾持牢靠，卸扣扭矩大。
8、共同的起浮式動力虎鉗，動力頭、虎鉗雙起浮，可有用延長鉆桿的運用壽命。
9、鉆桿主動裝卸，減輕操作者勞動強度。
10、旋轉水封，運用壽命長，密封牢靠。
