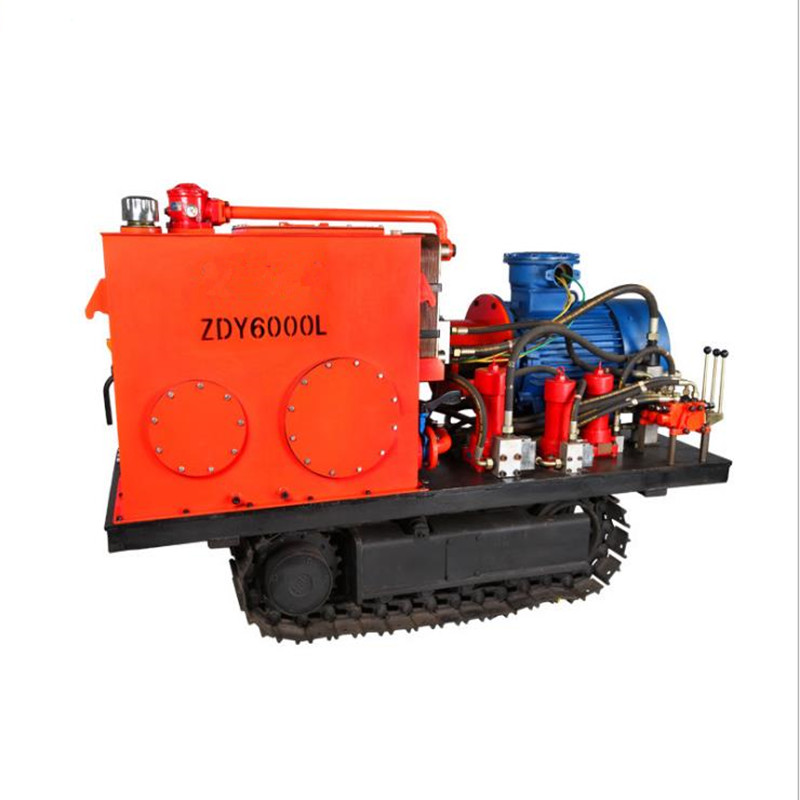

履帶式全液壓坑道鉆機

整機介紹

煤礦用全液壓坑道鉆機屬于低轉速、大轉矩類型,適于采用復合片鉆頭施工大直徑鉆孔,主要用于煤礦井下近水平長距離瓦斯抽放鉆孔,也可用于其它近水平工程鉆孔的施工。

1、該鉆機外形尺寸(長x寬x高3800mmx1600mmx2100mm),整機回轉半徑小,適用于各種地質情況復雜的巷道。

2、行走裝置采用液壓行走馬達驅動的履帶,能適應各種路況的行走及轉向操作,可滿足20°的爬坡。

3、穩定作業采用全液壓控制的上下油缸支撐,上支撐采用雙液壓缸平衡控制。下支撐油缸分別布置在機身四角部位(工作前將下支撐油缸打開使履帶處于懸空狀態,保證機身平衡)。

4、動力系統采用定量串聯液壓泵,采用YBK3-280M-4,90kW型防爆電機,動力強勁。主泵壓力26MPa副泵壓力21MPa液壓系統保護裝置完備,提高了鉆機工作的可靠性,主要液壓元件采用先進定型產品,性能穩定可靠,通用性強。

5、操縱系統配置為液壓組合式集成控制系統,能實現動力頭與夾持器聯動打鉆。該系統只需要三根操作手柄就能控制打鉆,操作維護方便,安全性高。

6、該鉆機主軸傾角-40~+90度,方位角±180°,水平開孔高度低為1300mm,高為2000mm。

7、可進行跨皮帶鉆孔施工;導桿行程700mm;打孔深度可達到600m。鉆孔高度均采用液壓自動控制調節,減少工人勞動強度,提高整體工作效率。動力頭鉆進系統采用高轉速,大扭矩的設計結構并有無極變速功能,鉆進系統卡盤采用液壓夾持卡盤。能在井下出現突發狀況或停電失壓發生時升降油缸不會出現自動泄壓,夾持器能自動鎖住鉆桿,防止出現意外傷人現象。鉆機扭矩范圍8200-2300Nm,轉速范圍40-160r/min。主軸通孔直徑中95mm,鉆機可裝夾中635/7389mm鉆桿。
