概述

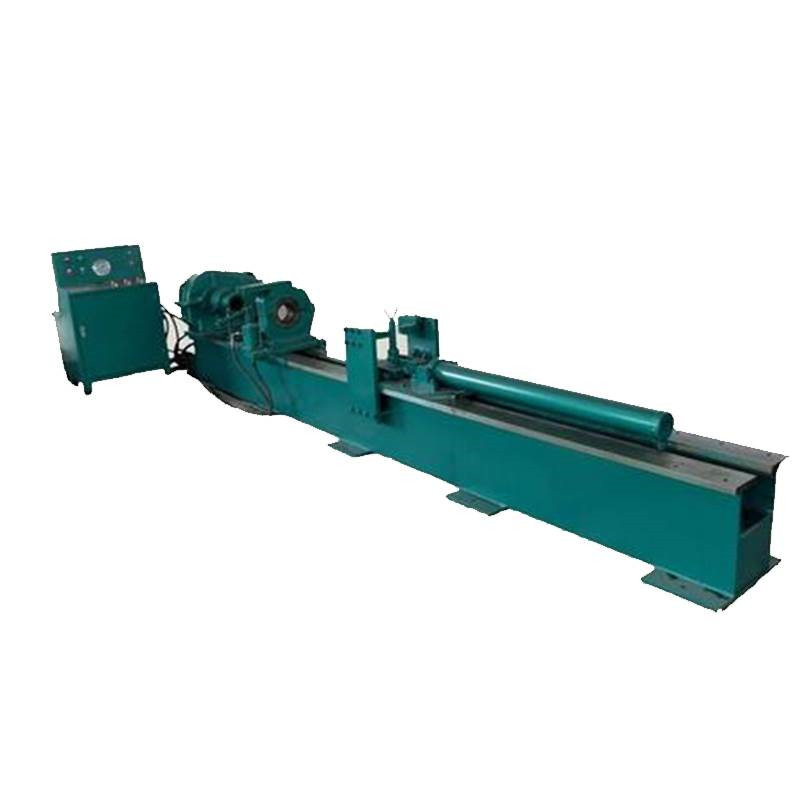

CZ拆柱機是單體液壓支柱專用拆柱設備，它具有夾緊力矩大、拆柱效率高、維修質量好和減輕工人 勞動強度等優點。它能拆卸銹蝕嚴重用現有設備很難拆卸的支柱，并使拆柱過程基本上實現了機械化，從而提高了維修工作機械化程度，加快拆柱和維修進程，是目前國內較好的一種拆柱設備。
它主要有以下特點：
1、能完成三用閥、底座、手把體、頂蓋及活柱體的拆卸任務，實現了一機多能。
2、主電動機和減速器之間采用皮帶傳動，過載能力強，噪音小。主軸裝有可自動調心的雙向卡板（I型機）或偏心式雙向自緊卡盤（II型機），鋼性好，裝卡工件比一般通用卡盤或其它夾緊方式夾緊力大，操作方便、省力。
3、機械和液壓夾緊相結合，基本實現拆卸過程機械化。
技術特征
1、 CZ拆柱機主要技術特征（如下圖）
名稱 | 項目 | 規格 | 單位 |
外形尺寸（長*寬*高） 拆柱機質量 可拆卸支柱缸經（內徑） 可拆卸支柱高度 泵站壓力 流量 工作介質 | 4600*1400*900 2017 110 600-3500 14.7 >40 含5%M10或MT的乳化液 | mm Kg mm mm Mpa L/min
| |
主電機 | 型號 功率 電壓 轉速 | JZ21-6 5.5 380 960 |
KW V n/rpm |
主減速器 | 型號 高速軸許用功率 低速軸 短暫許用扭矩 總減速比 | ZQ(H)35-31.5IZ 65 7.5kw Tmax=7.4 i=2.25*31.5=71.19 |
KW KN.m |
夾缸架體 油缸 | 工作阻力： 工作行程 | 50kn 25mm | KN mm |
拔柱千斤頂 | 工作阻力：推/拉 工作行程 | 115/59 1100 | KN mm |
伸縮套筒缸 | 一級缸工作阻力 二級缸工作阻力 工作總行程 | 93.5 56 2*340=680 | KN KN mm |
適用范圍
CZ拆柱機
適用拆卸油缸直徑為110mm，高度為600-3500mm的單體液壓支柱的三用閥、底座、手把體、頂蓋和活柱體，增加某些附件亦可拆卸其它型號的支柱。
