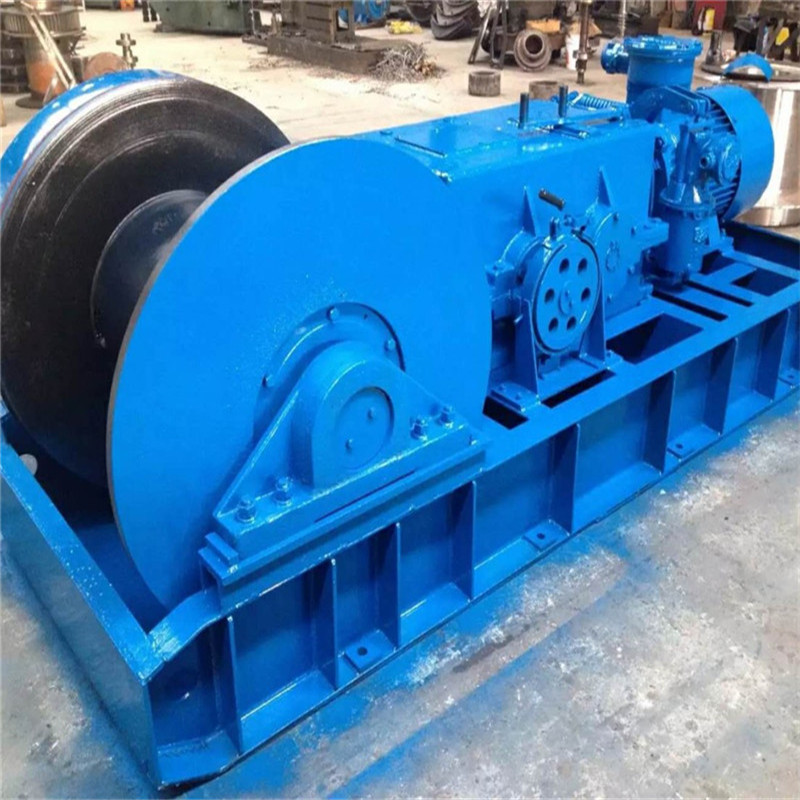

雙速多用絞車JSDB-25
雙速多用絞車具有快速和慢速兩檔速度，主要用于井下采煤工作面，綜采設備及各類機電設備的搬遷等輔助運輸工作，以及井下采掘工作面，進底車場、上山下山、煤礦地面等處的礦車調度、物料運輸工作，還可用于回采工作面的回柱放頂。
雙速多用絞車組成：包括底架、電動機、聯軸器、制動閘、減速器、卷筒裝置組成。
底架是一個型鋼焊制而成的框架，前后兩側各有一槽鋼，兩端用鋼板相連，其槽內有筋板，下面焊有一鋼板，鋼板下還焊有兩條狀鋼板，底架左側依次焊有三段小槽鋼，左側二段槽鋼面上有鋼板，并開有腰形孔；
電動機用螺栓組固定其上，另一小槽鋼面上橢鋼板、開有一園孔，三段小槽鋼右側兩槽鋼間焊有筋板，槽鋼面上開有通園孔；
減速鉻和卷筒裝置依次固定在底架的槽鋼面上，槽鋼底面、板上開有若干園孔，側板兩端開有園孔；
卷裝置主等由軸支承、卷筒、大齒圈、上罩子、下罩子、透蓋組成
JSDB-□雙速絞車的型號含義： J-卷揚機，S-雙速，D-多用，B-防爆，□-最大張力
JSDB-25雙速絞車主要技術參數
1、外層鋼絲繩最大靜張力：250kN
2、卷筒尺寸（直徑×寬度）：φ545×760(mm)
3、外層鋼絲繩繩速：1.51 m/s（快速）0.20（慢速）
4、鋼絲繩直徑：30mm
5、容繩量：500m
6、快速外層最大靜張力：30KN，快速外層最大靜張力250KN
7、電動機型號：YBk2-280M-6
功 率：55kW
轉 速：980r/min
電 壓：380/660v 660/1140v
8、外型尺寸（長×寬×高）：3875×1274×1187(mm)
