煤礦用混凝土攪拌機

MJZC-150  MJD-1000D MJZC-300  MJL-250  MJDY-250G   MJD-200G  MJSY-2300G

MJD-2000D  MJS-1500D   JD-100

煤礦用混凝土攪拌機型號齊全 廠家直銷MJZC-300型混凝土攪拌機

出售MJDY-250G煤礦用混凝土攪拌機 噴漿設備 高強度耐磨礦用混凝土攪拌機

MJZY-350型煤礦用混凝土攪拌機結構原理：

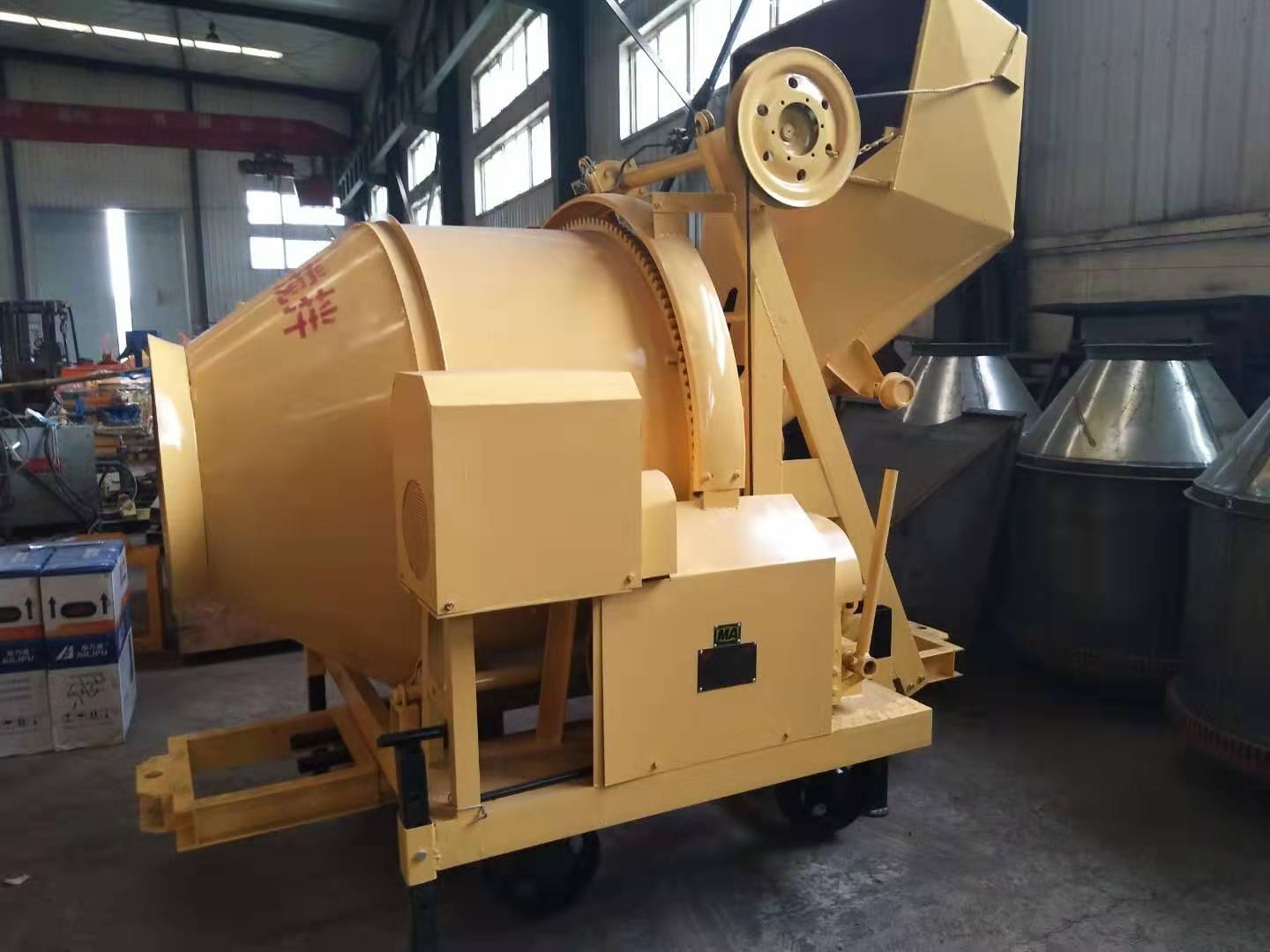

本機主要由上料機構、攪拌機構、液壓系統、底盤機構等組成（見圖）。

1.上料機構上料機構由液壓油缸、上料斗組成。

2.攪拌機構 攪拌機構由攪拌筒、托輪和液壓馬達組成。
     攪拌筒是攪拌機的工作部件、攪拌筒為雙錐形、筒體內焊有兩對高低片，交叉布置，分別與拌筒軸線成一定夾角，攪拌筒旋轉時，葉片在使物料提升下落的同時，還使物料軸向回竄動，所以攪拌運動比較強烈，攪拌35-45秒即可達到勻質混凝土。在攪拌筒的出料錐體內部，焊有一對出料葉片，改變攪拌筒旋轉方向，混凝土即由底葉片推向出料葉片并排出筒外。
     攪拌筒由四個托轉支承，攪拌筒由液壓馬達驅動齒圈而旋轉，故在惡劣工作環境下，仍然能夠可靠工作。

配置液壓馬達型號：1QJM02-0.4，最大轉速50轉/分鐘。

3.液壓系統

液壓系統主要由柱塞泵、控制閥組、調壓閥、管路、油箱等組成。

柱塞泵型號：A10VS028DR/31R，流量40.6L/min，最大壓力可達到25MPa（本機額定壓力為10MPa）。

控制閥組由7個常用手動液壓操作閥組成（其中1個為備用操作閥），分別控制左前支腿、右前支腿、左后支腿、右后支腿、上料油缸、液壓馬達。

調壓閥型號：ZS—L118E-20T， 設定壓力10MPa

油箱 容積120L,配有吸油濾清器1個，可為液壓系統提供清潔的液壓油。

4.底盤機構

底盤長2.2米，寬1.7米，配帶橡膠輪胎。底盤機構配帶4個液壓支撐腿，在攪拌作業時支撐攪拌機，確保攪拌機的穩定，液壓支腿配帶由液壓雙向鎖具備保壓功能。
