該裝置主要有礦用隔爆兼本安型自動灑水降塵裝置主控箱、礦用本安型電動球閥、礦用自動灑水降塵裝置觸控傳感器、紅外溫度傳感器、煙霧傳感器組合而成；多項信號采集，可有效實現皮帶機防塵、測煙、測溫、防火；防止皮帶機軸承、減速機、皮帶滾筒等摩擦高溫起火。
皮帶防塵防火噴霧裝置
一、適用環境
? ? ? ?該裝置適用于煤礦井下或井上皮帶消煙、除塵、防火等環境的一種多功能噴霧裝置。
二、裝置組成

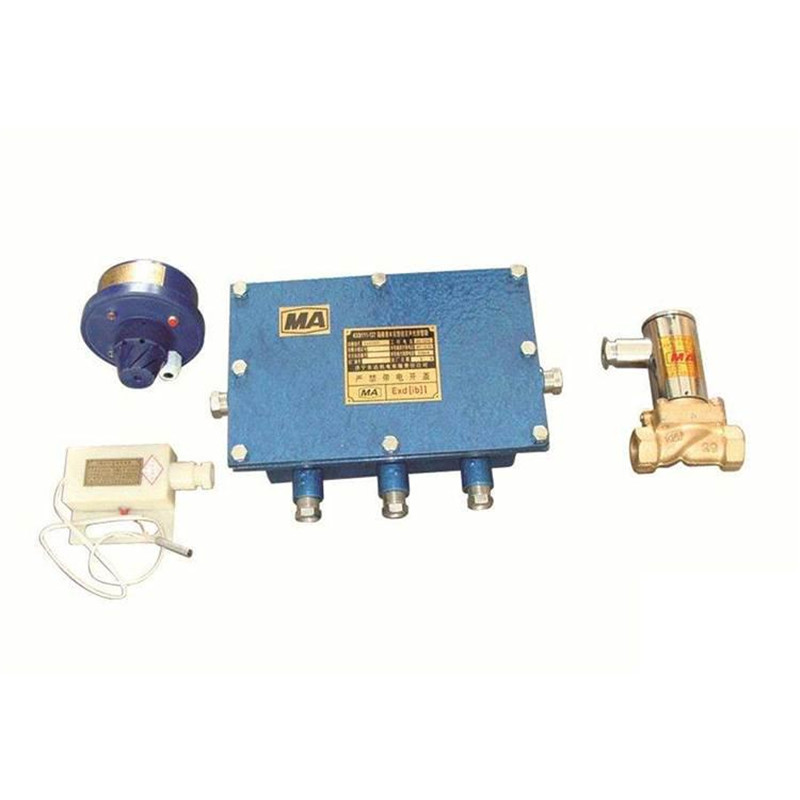

該裝置主要有礦用隔爆兼本安型自動灑水降塵裝置主控箱、礦用本安型電動球閥、礦用自動灑水降塵裝置觸控傳感器、紅外溫度傳感器、煙霧傳感器組合而成；多項信號采集，可有效實現皮帶機防塵、測煙、測溫、防火；防止皮帶機軸承、減速機、皮帶滾筒等摩擦高溫起火。
三、工作原理
主控箱可同時檢測多種傳感器信號并同時驅動兩臺電動球閥，一路球閥為皮帶轉載點防塵噴霧、一路為煙霧、溫度傳感器超限噴霧；當皮帶機運轉工作后，觸控傳感器探測到皮帶上面有煤流通過時，傳感器將信號上傳到主控箱，防塵球閥打開噴霧降塵；當煙霧傳感器和溫度傳感器有任何一種信號超出設定值時，超限信號上傳到主控箱控制防火球閥打開實現噴霧降溫防火，當溫度和煙霧傳感器監測值小于設定報警值時電動球閥自動停止噴霧。
技術參數
a、防爆形式：礦用隔爆兼本安型：：Exd[ib]IMb；
b、電源電壓：127VAC（±10%）；
c、本安最大開路電壓：DC12V；
d、本安最大短路電流：240mA；
e、延時范圍：40秒～120秒；
f、電動球閥工作電流：75mA；工作電壓：12VDC；
g、外形尺寸：260mm×270mm×110mm。
