KXP-4QZT 全姿態數字羅盤測斜儀

1 儀器綜述

KXP-4QZT 全姿態數字羅盤測斜儀由兩部分組成：探棒和一個無線控制儀，兩個設備間

通過無線方式進行通訊，無需使用線纜。儀器運用最新的無纜測量技術，探棒下井后,用戶

在地面上通過操作無線控制儀，可以在任意時間、任意深度實時完成測量，全過程無需定

時，無需等待，大大提高測井效率。產品精度高、操作簡單、攜帶輕便，是一款使用極其便

利的革新產品，配套的電量檢測模塊還可實時顯示儀器電量。本儀器適用于直徑大于

?36mm 的非磁性巖層和礦層內鉆孔測斜。

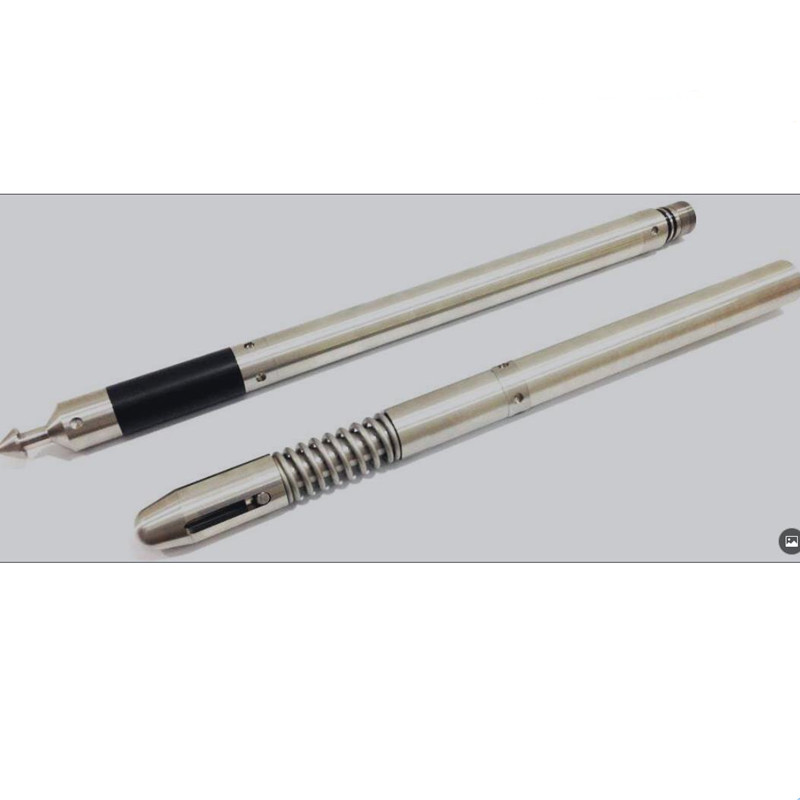

KXP-4QZT 全姿態數字羅盤測斜儀的探棒分為上、下兩部分。上儀器內部采用高集成度電子

化設計，測量系統中集成了三軸磁傳感器、三軸加速度傳感器和高性能微處理器。下儀器內

部裝有高性能可充電鋰電池，儀器的前段設計有一個高強度避震接頭，可有效減緩探棒受到

的沖擊從而保護儀器。KXP-4QZT 采用無開關化設計，使用時無需打開任何物理形式的開關，

將探棒連接后儀器自動通電并開始工作，用戶全程無需拆卸探棒，使用非常方便。

探棒的頂端提供兩種形式的接頭，用戶可根據不同的測井需求自行替換，如所測鉆孔為垂直

孔，則使用普通接頭，通過鋼絲繩將儀器下放；如所測鉆孔為水平孔或者是朝上孔，則使用

螺紋接頭，通過接入標準 6 分水管或液壓方式送入鉆孔內。接頭下方有一個以“460”開頭

的 6 位鋼印編號，即儀器的編號。

探棒內部集成了 7.4V 高性能可充電鋰電池，充電次數不少于 500 次。正常充滿電后，電池

的續航時間約 20 小時。
