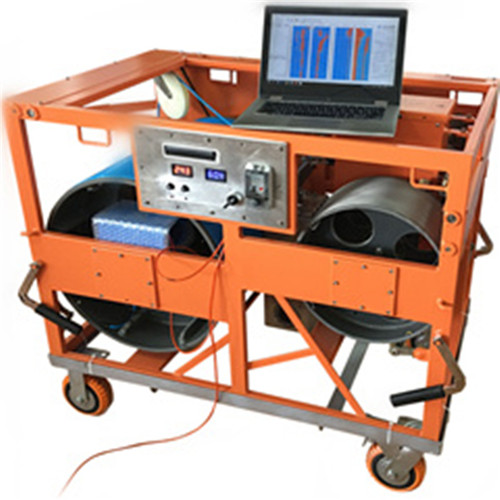

TS-K100全自動超聲成孔成槽檢測儀由主機控制箱和全自動數控絞車構成。主機控制箱內集成有主機、主機直流電源、絞車交流穩壓器和連接電纜等，全自動數控絞車上集成了超聲探頭、深度測量裝置、數控提升機構、信號電纜和雙承重鋼絲繩等。
TS-K100QC(B)全自動超聲成孔成槽檢測儀
TS-K100QC(B)全自動超聲成孔成槽檢測儀主要用途；
1.鉆孔灌注樁成孔孔徑、垂直度、垮塌擴縮徑位置和傾斜方位檢測；
2.地下連續墻槽寬、垂直度、垮塌擴縮徑位置和傾斜方位檢測；
3.根據實測結果指導現場施工，優化施工工藝流程，提高施工質量和效率。
4.支盤樁、擴底樁擴張效果檢測
TS-K100QC(B)全自動超聲成孔成槽檢測儀工作原理：
TS-K100全自動超聲成孔成槽檢測儀由主機控制箱和全自動數控絞車構成。主機控制箱內集成有主機、主機直流電源、絞車交流穩壓器和連接電纜等，全自動數控絞車上集成了超聲探頭、深度測量裝置、數控提升機構、信號電纜和雙承重鋼絲繩等。主機控制箱與數控絞車通過連接電纜連接，控制數控絞車升降和超聲信號采集等。
孔徑槽寬檢測采用超聲波反射測距法：超聲探頭在提升裝置的控制下從孔口勻速下降，深度測量裝置測取探頭下放的深度并傳到主機，主機根據設定的時間間隔控制超聲發射探頭發射超聲波并同步啟動計時，主機根據設定的采樣延時和采樣率啟動高速高精度信號采集器采集超聲信號。由于泥漿的聲阻抗遠小于土層（或巖石）介質的聲阻抗，超聲波幾乎從孔壁產生全反射，反射波經過泥漿傳播后被接收換能器接收，反射波到達的時間即為超聲波在孔內泥漿中的傳播時間
