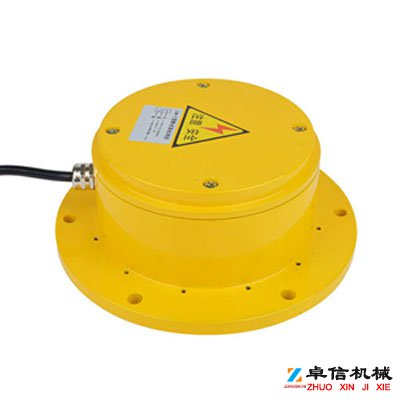

防堵塞開關HX235-A-2料流檢測裝置
由于產品型號眾多，我司各種電氣規格型號齊全，有任何需求可以與我公司銷售人員聯系，生產各種規格型號的跑偏開關、拉繩開關、傾斜開關、打滑開關、失速開關、溜槽堵塞開關、聲光報警器、限位開關、磁性開關、撕裂開關、料流開關等產品，產品適用范圍廣，用途多，產品銷售國內外100多個國家和地區，銷售電話：15163766288（微信同號）
產品說明：
堵料開關kongzhiqi是在吸收采用國外同類產品的先進技術及功能的基礎上設計生產的物位控制儀表。它由傳感器、電子測控單元和防護外殼組成，采用三端co-shieiD技術，徹底排除了傳感器因掛料、溫度、壓力、介質密度等因素而引起的誤動作，提高了產品的可靠性?？蓮V泛應用于冶金、化工、石油、電力、食品、造紙、煤炭、建材、醫藥等領域的料位、液位的BAOJING和控制，并可與plc可編程kongzhiqi或Dcs集散控制系統配套使用，實現生產過程的自動控制和自動檢測。
結構特點：
本jianqi采用側壓活動門結構，溜槽堵塞保護裝置工作原理，溜槽堵塞保護裝置采用門式結構，彈簧復位，安裝在溜槽側壁上。當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力，從而將本裝置的活動門向內推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出報警或停機信號。如將其接至振動器控制線路上，可實現輕度堵塞時不停機自動振打功能。堵塞故障排除后，活動門自動復位。，優選地，所述溜槽保護裝置還包括與所述電感式接近開關電氣相 連的檢測電路。優選地，在所述檢測電路上設有一中間繼電器。本實用新型的另一個目的是提供一種包含溜槽堵塞保護裝置的 溜槽，其中，所述溜槽堵塞保護裝置包括設在溜槽表面的開口，對應 于所述開口且樞接至溜槽表面的擋板，設在所述溜槽表面的電感式接 近開關，設在所述擋板且與所述電感式接近開關對應的金屬感應件， 以及所述溜槽堵塞保護裝置設在溜槽的中上部位置。本實用新型的堵塞保護裝置采用了電感式接近開關，因此可以不 與物料直接接觸，避免了傳統堵料開關因沖擊、震動等原因損壞的情 況，并且，其動作靈敏、不需要長時間運轉，所以使得產品壽命相對 較長。，故障排除后，壓重塊的壓力使活動門自動復位
機內選用進口行程開關，動作靈敏，可靠性高
外形小巧便于安裝，詳細尺寸請參照下圖
可帶延時控制
技術參數：
使用環境條件
環境溫度：-20℃-+40℃
相對溫度不大于百分之85
動作角度：5°
極限角度：10°
觸點數量：1個常開，1個常閉
可根據客戶需求定制
觸點容量：24-380V AC/DC
電流I：5安
可靠性：＞1000000
防護等級：IP65
重量：5KG
安裝與使用：
安裝在不受物料直接沖擊的溜槽垂直側壁上
產品可分為I型、II型兩種，安裝高度根據用戶需要而定，一般安裝于溜槽底部向上三分之二高度為宜；
本機也可用四個分兩組使用，溜槽堵塞開關安裝要領及主要事項，本系列溜槽堵塞開關可兩個為一組，安裝于溜槽相對的并且不受物料沖擊的兩個側壁上，高度根據用戶需要而定。一般安裝在溜槽底部向上三分之二高度為宜。本系列溜槽堵塞開關也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測。溜槽堵塞開關用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號后，便開始振打；另一組安裝底部三分之二處，作為重度堵塞時輸出停機信號。，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測，用于振打裝置發出信號，當溜槽發生堵塞時，振打裝置接收到信號后，并開始振打，溜槽堵塞保護裝置工作原理，溜槽堵塞保護裝置采用門式結構，彈簧復位，安裝在溜槽側壁上。當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力，從而將本裝置的活動門向內推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出報警或停機信號。如將其接至振動器控制線路上，可實現輕度堵塞時不停機自動振打功能。堵塞故障排除后，活動門自動復位。，另一組安裝底部三分之二處，作為重度堵塞jianqi，發生堵塞時輸出停機信號。
