耐腐蝕TSSR-60檢測速度開關皮帶測速傳感器AHE-S3012M
由于產品型號眾多，我司各種電氣規格型號齊全，有任何需求可以與我公司銷售人員聯系，生產各種規格型號的跑偏開關、拉繩開關、傾斜開關、打滑開關、失速開關、溜槽堵塞開關、聲光報警器、限位開關、磁性開關、撕裂開關、料流開關等產品，產品適用范圍廣，用途多，產品銷售國內外100多個國家和地區，銷售電話：15163766288（微信同號）

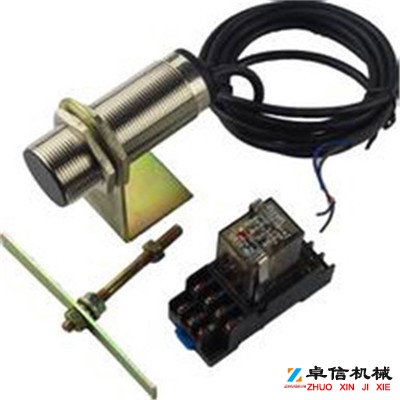

山東卓信電氣有限公司生產耐腐蝕TSSR-60檢測速度開關
耐腐蝕TSSR-60檢測速度開關工作原理
旋轉探測儀不同于接近開關主要區別在于內部裝有延時電路，他可根據被動軸不同的
轉速調整內部延時來達到保護設備的卡死堵轉，工作原理：DH系列非接觸
在被傳動軸上的檢測片，利用電磁感應的原理給速度開關脈沖信號（當檢測片轉動到離速
度開關4-8毫米距離時為一個脈沖）,通電瞬間速度開關通過串連的繼電器使繼電器吸合延
時為設定的秒數，設備被動軸轉動一圈需要給速度開關兩個脈沖,如果速度開關設定在8秒，
設備轉動一圈小于8秒，打滑檢測器安裝使用與接線安裝時，可按下述要求并滿足現場使用條件安裝在帶式運輸機上膠帶的下面，安裝后應保證膠帶有料情況下使打滑檢測器與膠帶面平行，同時膠帶無料運轉時檢測器觸輪與膠帶面應可靠接觸，且安裝位置保證在振動最小和膠帶抖動最小的地方。打滑開關當采用檢測器輸出軸和從動滾筒軸連接檢測膠帶實際帶速的方法時，可按安裝示意圖并選用柔性連軸器以保證產品工作正常。打滑開關使用時只要將產品按安裝示意圖安裝在相應的位置上即可，我廠提供的產品均是按用戶訂貨時提出的要求生產制造的。打滑開關由于理論上的帶速和實際膠帶運行速度有差異，用戶屆時可按我廠提供調整辦法適當?shù)恼{(diào)整以切實適合正常工作狀態。比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，速度開關通過串連的繼電器無動作（繼電器保持吸合）,當設備轉
動一圈大于8秒，打滑開關HQZS-001SPT/D是一種費用低?？煽啃詮姟S轉速及其他旋轉裝置簡單通用的監測裝置。打滑開關放置在防風雨的密封、抗腐蝕外殼內，允許暴露在惡劣環境中工作。非接觸接近探測器，壽命長、維護費用低.兩螺栓固定，確保安裝簡單一體化結構，集中的控制裝置，設定或故障檢修簡單無運動部件、無磨損、安全壽命長。打滑開關啟動延遲,旋轉設備起動過程中尚未達到工作速度時，10秒鐘延遲報警。，速度開關認為已發生卡死堵轉,通過串連的繼電器使電繼器跳脫（繼電器
斷電），保護設備。
技術參數
外形：M30螺紋圓柱形
輸出形式：兩線常開
工作電壓：20～264V AC/C
開關容量：5～200 mA C 5～mA AC
電壓：≤5.7V
環境溫度：－25～＋70℃
檢測距離：4～6mm
響應時間：10～0.4s（6～150脈沖/min）
安裝過程
（1）在膠帶導向滾筒一側的內緣上，等距離的了兩套M16螺絲，調成一樣的高度，螺栓頭作為被測物體。被測物體的數量根據滾筒的轉速確定。如果滾筒轉速高，打滑開關使用安裝：感應面與開關閘的距離4mm為佳，感應點可以是從動輪處凸出（面）部分（鐵類），也可以采用凹面作為感應面。如果從動輪側面無凹凸面，可以在從動輪內側骨架上焊接一厚度為7mm鐵片作感應面。感應面面積必須大于開關感應面（出廠時已配感應面）注：有些輸送機從動輪無法安裝的，打滑開關可安裝在于膠帶緊密接解且在膠帶運行中不會出現脫離膠帶能正常運轉的轉軸或滋輪處。某些安裝位置可能需要現場制作安裝支架，特殊情況下，如需要從新調節開關速度是時，打滑開關在安裝好開關后，啟運輸送機。在輸送機正常速度下逆時針方向調整開方微開關內部電位器，調整到動作指示燈連接方式：接線方式參照標牌所標線色。，用一個即可；如果速度慢，可以等距離的使用多個，目的是保證被測物體滿足傳感器的響應時間。
（2）傳感器固定在滾筒旁邊，與被測物體旋轉運行的軌跡正對，垂直距離調整在檢測距離（4～6mm）以內。
?。?）將傳感器線路接入PLC開關量輸入模塊。
