包裝機用阻旋式料位開關SR2-10S-DD-200、本安防爆型射頻導納料位計RF862G-2236生產
由于產品型號眾多，我司各種電氣規格型號齊全，有任何需求可以與我公司銷售人員聯系，生產各種規格型號的跑偏開關、拉繩開關、傾斜開關、打滑開關、失速開關、溜槽堵塞開關、聲光報警器、限位開關、磁性開關、撕裂開關、料流開關等產品，產品適用范圍廣，用途多，產品銷售國內外100多個國家和地區，銷售電話：15163766288（微信同號）
包裝機用阻旋式料位開關SR2-10S-DD-200詳細介紹

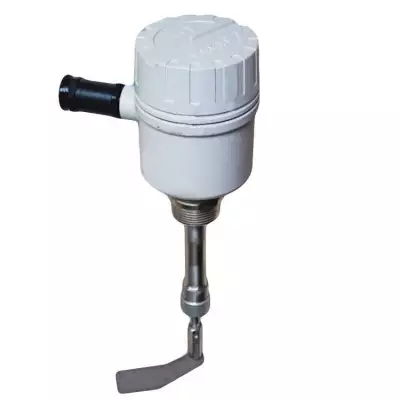

卓信包裝機用阻旋式料位開關SR2-10S-DD-200
技術特點
性強:應用于各種場合，飛灰、顆粒、粉體液體枯胭、導電和非導電物料。
抗粘附電路:來用抗粘附電路可以物料的粘附而產生虛假信號。
探頭可折式:探頭與控制器可分離，無電纜連接，安裝拆除不影洞進出科。
探頭耐高低溫:探頭適臺184260C的工作環境，還提供國資高溫探頭。
輸出實量大:采用容盤為10A .11的腿電器敏點輸出，并有狀態燈顯示工作狀態，0~ 30動科時功能貼片技術:使電路線路抗壙性更強，電路參數更穩定更可靠，
浪壓技術:提高了探頭的使用壓力，延長的使用壽命
卓信包裝機用阻旋式料位開關SR2-10S-DD-200
技術參數
1.電源：220VAC/110VAC/24VAC/24VDC
2.觸點容量：250VAC/10A SPDT（單刀雙擲）
3.功率：4W
4.葉片轉速：1RPM（轉/分）
5.力矩：1.0kg×cm
6.物料比重：≥0.5g/cm3
7.工作溫度：-10℃-80℃（zui高可達400℃）
8.絕緣電阻：≥100MΩ
9.介電強度：1500V*1min
卓信包裝機用阻旋式料位開關SR2-10S-DD-200
工作原理
阻旋料位開關也有的稱之為阻旋物位計或者阻旋料位開關、阻旋物位開關等，主要是根據它具體的不同用途的不同名稱。阻旋式料位開關是采用交流微電機經減速后，帶動檢測葉片慢速旋轉。當被測物料的料位上升使葉片的轉動受到阻擋時，檢測機構主軸產生旋轉位移。此位移先使一個微動開關動作，發出有料的信號。隨后另一個微動開關動作，切斷微電機的電源使其停止轉動。只要倉內的料位不變，此種狀態便將一直保持下去。
卓信包裝機用阻旋式料位開關SR2-10S-DD-200
安裝與接線
（一）安裝方法：
1、在溜槽側壁一適當位置開240×260長方口，然后在開口上方約100~200mm處，溜槽內壁焊接一塊長300mm左右的擋板，以防大塊物料落下直接沖擊活動門發生誤動作。再用隨機所配橡膠板將開口完全覆蓋、封閉。
1、將本裝置用M10×25螺栓緊固在彎角件上即可。
（二）安裝要領及主要事項
1、本系列保護裝置可兩個為一組，安裝于溜槽相對的并且不受物料沖擊的兩個側壁上，高度根據用戶需要而定。一般安裝在溜槽底部向上三分之二高度為宜。
2、本系列產品裝置也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測。用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號后，便開始振打；另一組安裝底部三分之二處，作為重度堵塞時輸出停機信號。
（三）接線：由保護裝置引出一條4芯電纜線
卓信包裝機用阻旋式料位開關SR2-10S-DD-200
工作原理：
本控制器是利用高頻電橋原理工作的，眾所周知，所有物質的電特性與空氣電特性多少都有些差別，當探頭浸入物料時。探測棒與容器壁之間的電導率與電納率產生很大的變化，利用這些變化來檢測探頭周圍是否有空氣或者物料存在?？刂破饔呻娮泳€路和探頭兩部分組成。電子線路包括高頻振蕩器、檢測電路、輸出電路，探頭由探測棒和保護套構成，棒與保護套之間，以及他們與接地容器之間都互相絕緣，由高頻振蕩器提供穩定的射頻電壓，通過電橋加到探測棒上，當物料觸及到探測棒時，電橋輸出不平衡電壓，經解調器、放大器處理后，驅動繼電器動作。
卓信包裝機用阻旋式料位開關SR2-10S-DD-200
常見故障及處理方法：
1）輸出值一直過高：檢查物位高于電時，電與地之間的電阻，低于100KΩ表明探頭絕緣有誤或采用裸探頭時物料有導電性，此時需要換絕緣探頭（向廠方咨詢）。?
2）空倉時輸出過高：覆蓋物（掛料）誤差的特點是，當物料低于探頭底端部時，輸出仍大于2%時，要確定覆蓋問題，則要探頭上的附著物并重新檢查是否工作正常，若后讀數小于1%正常。?
3）檢查連續電纜出現的問題主要是短路和斷路，把連接電纜從儀表上拆下來，用其一端短路或斷開，測量另一端，可以檢查出來
卓信包裝機用阻旋式料位開關SR2-10S-DD-200
主要用途及應用范圍
不繡鋼檢測膜片具耐磨損、抗腐蝕、性能可靠、使用維護周期更長、更方便、高等諸多優點。在現代工業礦山、冶金、電力、化工、塑料、建材、糧食等生產過程中，料倉、溜槽、輸送、升降機械設備的物料定位輸出開關信號，可以直接連接聲光報警器、PLC等設備上進行料位監測或控制。對輸送或升降機械內部無法安裝凸出物體的地方更適合。是的產品。薄膜料位信號器主要技術指標
卓信包裝機用阻旋式料位開關SR2-10S-DD-200
總結：
阻旋開關是用于固態物料（包括粉狀、塊狀、粒狀、膠狀等）的物位控制器。它具有密封性好、過載能力強、輕便易裝、輸出觸點容量大等特點。針對不同比重的物料可通過調彈簧的拉力來實現，其接觸物料部分全為不銹鋼材料。阻旋開關在化工、塑料、水泥、制藥、飼料、食品等行業獲得了廣泛的應用。
