ZPRL-100堵煤開關料位控制器接線方式詳細介紹

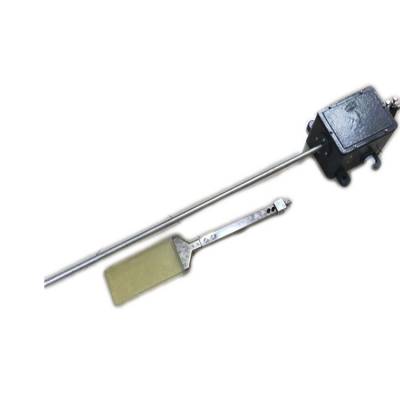

ZPRL-100堵煤開關料位控制器接線方式

廣泛應用于石油、化工、冶金、電力、醫藥、食品、造紙、建材等工業領域。該產品是利用高頻技術，由電子線路產生一個小功率射頻信號于探頭上，探頭作為敏感元件，將來自物位介電常數引起的信號變化反饋給電子線路；由于這些變化包括容量和電導量的變化，因而電子線路處理的是容抗和阻抗的綜合變化信號；進行處理后改變繼電器的輸出狀態。它是在原電容測量的基礎上改進射頻導納測量技術，代表了當今物位測量的新水平。

ZPRL-100堵煤開關料位控制器接線方式

典型應用:

液體：導電液體和絕緣液體(包括液化氣)

漿體：導電漿體和絕緣漿體

顆粒：糧食、塑料片、煤等

界面：不同介電常數的兩種液體界面

粉末：塑料粉末、水泥、飛灰等

ZPRL-100堵煤開關料位控制器接線方式

產品特性:

可測量液位及料位，可滿足不同溫度、壓力、介質的測量要求。

不受傳感器掛料影響，無需定期清潔，避免誤測量。

測量過程無可動部件，不存在機械部件損壞問題。

無需維護，智能免調。

接觸式測量，抗干擾能力強，可克服蒸汽、泡沫及攪拌對測量的影響。。

測量量多樣化，使測量更加準確，測量不受環境變化影響，穩定性高。

產品性能可靠，使用壽命長。

校準簡單快捷、安裝方便、外形美觀；

產品性能穩定；

防粘附（掛料）；

各種型號通用性強，適用性廣泛；

可與PLC可編程控制器或DCS集散控制系統配套使用，實現工藝流程的自動檢測和自動控制。

技術參數：

繼電器容量：DPDT,額定10A,115VA.C或,220VA.C

延時：0~30秒連續可調

電源：220VA.C或24VDC感應度：0.5pF

物料溫度：-40℃~1200℃

電路耐溫：-40℃~80℃

失電保護：高低模式，現場可調

外殼：，重型鑄鋁外殼

卓信ZNRY-A-D灰斗料位開關物位控制器尺寸圖

工作原理：

本控制器是利用高頻電橋原理工作的，眾所周知，所有物質的電特性與空氣電特性多少都有些差別，當探頭浸入物料時。探測棒與容器壁之間的電導率與電納率產生很大的變化，利用這些變化來檢測探頭周圍是否有空氣或者物料存在。控制器由電子線路和探頭兩部分組成。電子線路包括高頻振蕩器、檢測電路、輸出電路，探頭由探測棒和保護套構成，棒與保護套之間，以及他們與接地容器之間都互相絕緣，由高頻振蕩器提供穩定的射頻電壓，通過電橋加到探測棒上，當物料觸及到探測棒時，電橋輸出不平衡電壓，經解調器、放大器處理后，驅動繼電器動作。

ZPRL-100堵煤開關料位控制器接線方式

常見故障及處理方法：

1）輸出值一直過高：檢查物位高于電時，電與地之間的電阻，低于100KΩ表明探頭絕緣有誤或采用裸探頭時物料有導電性，此時需要換絕緣探頭（向廠方咨詢）。?

2）空倉時輸出過高：覆蓋物（掛料）誤差的特點是，當物料低于探頭底端部時，輸出仍大于2%時，要確定覆蓋問題，則要探頭上的附著物并重新檢查是否工作正常，若后讀數小于1%正常。?

3）檢查連續電纜出現的問題主要是短路和斷路，把連接電纜從儀表上拆下來，用其一端短路或斷開，測量另一端，可以檢查出來

ZPRL-100堵煤開關料位控制器接線方式

主要用途及應用范圍

不繡鋼檢測膜片具耐磨損、抗腐蝕、性能可靠、使用維護周期更長、更方便、高等諸多優點。在現代工業礦山、冶金、電力、化工、塑料、建材、糧食等生產過程中，料倉、溜槽、輸送、升降機械設備的物料定位輸出開關信號，可以直接連接聲光報警器、PLC等設備上進行料位監測或控制。對輸送或升降機械內部無法安裝凸出物體的地方更適合。是的產品。薄膜料位信號器主要技術指標

ZPRL-100堵煤開關料位控制器接線方式

總結：

阻旋開關是用于固態物料（包括粉狀、塊狀、粒狀、膠狀等）的物位控制器。它具有密封性好、過載能力強、輕便易裝、輸出觸點容量大等特點。針對不同比重的物料可通過調彈簧的拉力來實現，其接觸物料部分全為不銹鋼材料。阻旋開關在化工、塑料、水泥、制藥、飼料、食品等行業獲得了廣泛的應用。

選型表：

型號：PDU-1118

24VDC

供電方式

220VAC

無延時（標準電路單元）

時間延時

帶延時（0～30秒可調）

一體式

儀表形式

分體式

螺紋連接

過程連接

法蘭連接

120℃

工作溫度

260℃

800-1200℃

標準型（L863C）

電形式

平板型（L890C）

鋼索型（L863WC）

定制型（L862C）

ZPRL-100堵煤開關料位控制器接線方式

其他選項

產品調試說明：

當進行調試時，請注意這些總的規則：

將2個靈敏調節電位器順時針旋轉增加靈敏度，逆時針旋轉減少靈敏度。

當兩個靈敏度控制調好后，綠色燈亮，表示探頭上有“有”物料存在，紅色燈亮，表示“無”物料存在。

安裝方法

有水平或垂直兩種。為保證設備穩定工作應有5分鐘熱運動。

1．靈敏度的校正對于一個沒有水的空容器，調節細（F）靈敏度控制到中間位置，然后慢慢調節粗(C)靈敏度直到狀態指示燈剛剛變紅。重調細（F）靈敏度控制線找到一個剛剛變紅點，記下“空”的位置，如圖8所示。然后，將探頭插入物料重調細（F）靈敏度控制（不接觸粗調靈敏度）剛好變?yōu)榫G點，并記下它的位置。注意兩個記號的不同，并且重調細（F）靈敏度控制到兩個記號的中間位置。這是一個完整的調試過程。對于非水基工藝液體（不導電液體）安裝方法是垂直安裝，當液體到達一半時報警。B).對于水基液體（導電液體）反時針調節靈敏度，因?yàn)樗后w容易測量，只需碰到傳感探頭即可，這個過程提供抗粘附能力。這是個完整的調節過程。

2．時間延時：包括0-30秒可調時間延時，有延時開/延時關模式（參見圖一）。這種模式典型的用處是控制繼電器的“抖動”，或者控制循環循序。開始時延時控制設為零（反時針到底位置）。當用延時來繼電器抖動時，僅要求旋轉小的角度。延時將導致在工藝物位控制點的上面或下面擺動，但平均物位仍等于控制點。超過量和不到量與延時比例有關。

3．故障報警（失電保護）模式選擇故障報警工作反映大多數主要的故障情況，包括電源的故障，這將引起控制繼電器釋放電壓。因此，繼電器釋放電壓的狀態被稱為“報警”狀態。這意味著如果電源消失，也會發生報警。TWS系列設備具有高位或地位故障報警。這個動作由靠近控制面板中央位置（延時調節左邊）的一個小的跳接器完成。參見圖一。“H”位置顯示高位報警，“L”位置顯示低位報警。
